Questões de Engenharia Eletrônica do ano 2010

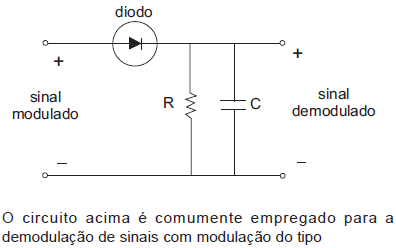

• A. PSK
• B. AM-DSB
• C. PM
• D. ASK
• E. FM

A determinação do diagrama do olho é uma importante ferramenta para a pesquisa de falhas em sistemas de transmissão digital. Embora existam equipamentos comerciais especialmente projetados para levantar experimentalmente esse diagrama, é possível usar um simples osciloscópio para esse fim, bastando apenas fazer o trigger da varredura horizontal sincronizada com a taxa de transmissão. Supondo- se que, em um determinado enlace, haja interferência entre os símbolos transmitidos, o efeito correspondente no diagrama do olho será o de

• A. fechamento do olho.
• B. abertura do olho.
• C. deslocamento horizontal do olho.
• D. deslocamento vertical do olho.
• E. duplicação do olho.

Na arquitetura Internet TCP/IP, são exemplos de protocolos utilizados nas camadas de rede, transporte e aplicação, respectivamente,

• A. IP, UDP e SMTP.
• B. IP, FTP e TELNET.
• C. IP, TCP e UDP.
• D. TCP, IP e DNS.
• E. TCP, FTP e SSH.

A parte de uma válvula de controle que conecta o atuador ao seu corpo é denominada

• A. sede.
• B. obturador.
• C. solenoide.
• D. globo.
• E. castelo.

As válvulas de controle de aplicação exclusiva em fluidos limpos, em que não haja sólidos em suspensão ou fibras, são as válvulas do tipo

• A. globo.
• B. esfera.
• C. borboleta.
• D. diafragma.
• E. guilhotina.

• A. 0,5, 1 e 0,6
• B. 0,5, 1,6 e 0,8
• C. 1, 2 e 1,6
• D. 2, 0,5 e 0,6
• E. 2, 1,5 e 0,6

Dois dos dispositivos de regulação usados em processos automatizados são o potenciômetro e o reostato. Sobre esses dois componentes, analise as afirmativas a seguir.

I - O reostato é usado para controlar altas correntes, enquanto o potenciômetro opera mais com correntes menores.

II - O reostato é de variação contínua, já o potenciômetro pode ser de variação contínua ou descontínua.

III - Os reostatos normalmente têm dimensões bem maiores do que os potenciômetros.

Está correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e III, apenas.
• E. I, II e III.

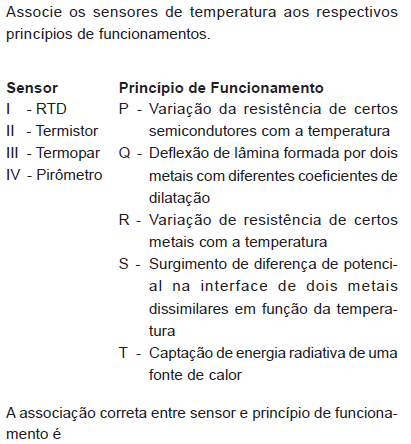

• A. I - P, II -R, III - S, IV - Q
• B. I - P, II -S, III - Q, IV - T
• C. I - R, II -T, III - S, IV - Q
• D. I - R, II -P, III - S, IV - T
• E. I - R, II -S, III - Q, IV - T

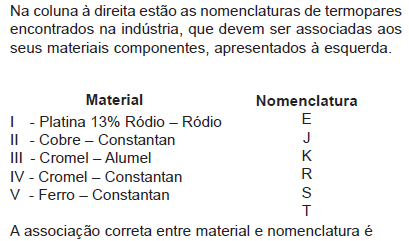

• A. I - J, II - R, III - K, IV - J, V - S
• B. I - R, II - T, III - E, IV - K, V - J
• C. I - R, II - T, III - K, IV - E, V - J
• D. I - S, II - J, III - R, IV - K, V - E
• E. I - S, II - R, III - J, IV - E, V - K

Um relé é energizado quando a tensão em sua bobina é de 12 V e a corrente de aproximadamente 40 mA. Para medir com maior precisão a resistência ôhmica da bobina, um multímetro digital deve estar com a chave seletora de fundo de escala em:

• A.

  20 ohms

• B.

  200 ohms

• C.

  2 Kohms

• D.

  20 Kohms

• E.

  200 Kohms
