Questões de Engenharia Eletrônica do ano 2010

Com relação às grandezas elétricas, julgue os itens a seguir.

Em materiais metálicos, o movimento de elétrons, que são cargas negativas, dá origem à denominada corrente elétrica virtual. Esse movimento de elétrons ocorre no sentido do maior para o menor potencial elétrico.

• C. Certo
• E. Errado

Com relação às grandezas elétricas, julgue os itens a seguir.

A corrente elétrica, em amperes, é definida como a quantidade de cargas, em coulombs, que passa pela seção de um condutor em um intervalo de 1 minuto.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico resistivo alimentado por uma fonte CC, em que a resistência R é dependente da temperatura. Considerando esse circuito, julgue os itens seguintes.

Considere que a diferença de potencial entre os pontos B e A seja V_BA = 0 volt, à temperatura de 20 ºC. Nesse caso, se o resistor R1 for retirado do circuito (ou seja, se for substituído por um circuito aberto), então o módulo de V_BA passará a ser igual a 5 volts.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico resistivo alimentado por uma fonte CC, em que a resistência R é dependente da temperatura. Considerando esse circuito, julgue os itens seguintes.

Considere que, em uma dada temperatura, a diferença de potencial entre os pontos B e A seja V_BA = 1 V. Nesse caso, se a tensão da fonte de 10 V for alterada para 12 V, não haverá mudança no valor de V_BA

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico resistivo alimentado por uma fonte CC, em que a resistência R é dependente da temperatura. Considerando esse circuito, julgue os itens seguintes.

Se, para determinada temperatura, a resistência R for igual a 10 , então, nessa temperatura, a diferença de potencial entre os pontos A e B será nula.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico resistivo alimentado por uma fonte CC, em que a resistência R é dependente da temperatura. Considerando esse circuito, julgue os itens seguintes.

A corrente que flui pela fonte de alimentação aumentará se o valor da resistência R diminuir.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico resistivo alimentado por uma fonte CC, em que a resistência R é dependente da temperatura. Considerando esse circuito, julgue os itens seguintes.

Se apenas a condutividade do material do resistor aumentar com a temperatura, mantendo-se constantes os outros parâmetros, então a resistência do resistor aumentará.

• C. Certo
• E. Errado

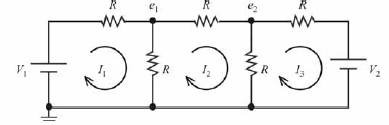

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

Se, para o resistor R conectado entre a fonte de tensão V1 e o nó e1, o módulo da queda de tensão for igual a 50 volts e o módulo da corrente for igual a 20 miliamperes, então o valor da resistência desse resistor é igual a 2,5 .

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

As equações apresentadas a seguir podem corresponder corretamente às equações nodais do circuito.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

As equações apresentadas a seguir podem indicar corretamente equações de malha para o circuito, considerando-se os sentidos de cada corrente de malha indicados na figura.

• C. Certo
• E. Errado
