Questões de Engenharia Eletrônica do ano 2011

Considere o seguinte código escrito na linguagem Java:

Qual será a saída produzida pela execução do método main() da classe acima?

• A.

  2 4 6 8 10

• B.

  3 4 7 9 10

• C.

  3 4 4 6 7 7 9 10 10 12

• D.

  3 4 5 6 7 8 9 10 11 12

• E.

  3 5 7 9 11

Suponha que há mais de um programa capaz de reproduzir CDs de áudio instalado em um computador com sistema operacional Windows 7.

Assinale a alternativa que indica corretamente o item do Painel de Controle com o qual é possível modificar o programa que será aberto automaticamente quando um CD de áudio for inserido no computador.

• A.

  Som

• B.

  Programas Padrão

• C.

  Programas e Recursos

• D.

  Reprodução Automática

• E.

  Definir acesso a padrões e programas do computador

Assinale a alternativa correta a respeito da utilização da ferramenta de Backup do Windows 7.

• A.

  A ferramenta permite efetuar backups em locais de rede acessíveis a partir do computador no qual foi executada.

• B.

  A ferramenta permite armazenar cópias somente em unidades de disco nas quais existe uma instalação do sistema operacional Windows, também chamadas de unidades de inicialização.

• C.

  A ferramenta permite efetuar backups somente do conteúdo de unidades de disco nas quais existe uma instalação do sistema operacional Windows, também chamadas de unidades de inicialização.

• D.

  A ferramenta permite armazenar cópias somente em unidades de disco formatadas com sistema de arquivos NTFS.

• E.

  A ferramenta permite efetuar backups somente do conteúdo de unidades de disco formatadas com sistema de arquivos NTFS.

Suponha um concentrador (hub) Ethernet ao qual são ligados vários computadores.

A respeito dessa configuração, é correto afirmar:

• A.

  A rede possui topologia física em barramento e topologia lógica em estrela.

• B.

  A rede possui topologia física em estrela, com o concentrador situado em seu centro.

• C.

  O uso de um comutador (switch) no lugar do concentrador permitiria o uso de cabos mais longos, devido ao fato de o comutador, diferentemente do concentrador, amplificar o sinal transmitido.

• D.

  A rede possui uma topologia lógica em estrela, com o concentrador sendo responsável por efetuar a intermediação da comunicação entre os computadores.

• E.

  O concentrador elimina a ocorrência de colisões na rede, determinando qual computador será autorizado a transmitir a cada momento.

Indique corretamente qual dos meios físicos de transmissão listados abaixo apresenta a menor atenuação de sinal.

• A.

  Fibra óptica

• B.

  Cabo serial

• C.

  Cabo coaxial

• D.

  Cabo de par trançado blindado

• E.

  Cabo de par trançado sem blindagem

Um bastão de baquelite eletricamente carregado com carga +q é aproximado, evitando-se o contato, de uma esfera de material isolante fixada em uma base também de material isolante.

Assinale a alternativa que descreve o que é necessário para que a esfera resulte eletrizada e nomeia este processo de eletrização?

• A.

  Conectar a esfera ao plano de terra por alguns instantes, afastar o bastão de baquelite e posteriormente desfazer a ligação com o plano de terra. O processo é conhecido por contato.

• B.

  Conectar o bastão à esfera através de um condutor por alguns instantes, desconectar o bastão de baquelite e posteriormente ligá-lo a um plano de terra. O processo é conhecido por indução.

• C.

  Conectar o bastão ao plano de terra por alguns instantes, afastar o bastão de baquelite da esfera e desfazer a ligação do bastão com o plano de terra. O processo é conhecido por contato.

• D.

  Conectar a esfera e o bastão ao plano de terra por alguns instantes, afastar o bastão de baquelite e posteriormente desfazer as ligações ao terra. O processo é conhecido por indução.

• E.

  Conectar a esfera ao plano de terra por alguns instantes, desfazer esta ligação e posteriormente afastar o bastão de baquelite. O processo é conhecido por indução.

Para o desenho técnico assistido por computador, o AutoCad emprega dois sistemas de coordenadas, denominados Sistema de Coordenadas Universal (WCS) e Sistema de Coordenadas do Usuário (UCS).

Em relação ao UCS, é incorreto afirmar:

• A.

  É um sistema indispensável para a criação de objetos tridimensionais.

• B.

  usuário define a origem e a posição dos eixos X, Y e Z a partir do sistema WCS.

• C.

  Possui eixos X, Y e Z perpendiculares entre si, com origem sempre em X = 0 e Y = 0.

• D.

  É um sistema de coordenadas que especifica a orientação dos eixos X, Y e Z no espaço 3D.

• E.

  É definido pelo usuário como um sistema de coordenadas temporário.

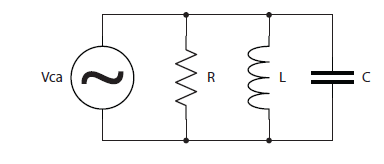

Considere o circuito da figura abaixo:

Assinale a alternativa correta.

• A.

  A ressonância entre R, L e C acontece na frequência de

• B.

  A ressonância entre R e C acontece na frequência de

• C.

  A ressonância entre R e L acontece na frequência de

• D.

  A ressonância entre L e C acontece na frequência de

• E.

  A ressonância entre L e C acontece na frequência de

Uma rede elétrica de baixa tensão alimenta um motor elétrico de indução que solicita uma potência aparente total de 10 kVA, realizando um trabalho com potência de 9 kW, incluindo os 10% de perdas por efeito Joule.

Qual o fator de potência de operação desta rede?

• A.

  Unitário

• B.

  0,81 indutivo

• C.

  0,81 capacitivo

• D.

  0,90 indutivo

• E.

  0,90 capacitivo

Em um sistema de aterramento TT de uma instalação elétrica tem-se:

• A.

  Um único condutor para as funções de neutro (N) e de proteção (PE), aterrado na entrada da alimentação.

• B.

  Isolação das partes vivas da alimentação do sistema de terra e as massas dos equipamentos diretamente aterradas.

• C.

  Um ponto da alimentação aterrado através de impedância e as massas dos equipamentos diretamente aterradas de forma independente do aterramento da alimentação.

• D.

  Funções de neutro e de proteção asseguradas por condutores independentes, aterrados em um único eletrodo de terra.

• E.

  Um ponto da alimentação diretamente aterrado e as massas dos equipamentos diretamente aterradas de forma independente do aterramento da alimentação.
