Lista completa de Questões de Engenharia Eletrônica do ano 2011 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Engenharia Eletrônica - Eletrônica Digital - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011
O número binário 11100011 é representado em decimal e em hexadecimal, respectivamente, por:
185 e B9.
193 e C1.
201 e C9.
227 e E3.
239 e EF.
Engenharia Eletrônica - Eletrônica de Potência - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011

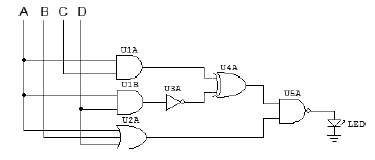

Considere o circuito apresentado na figura abaixo:
Qual dos conjuntos de sinais em ABCD provocará o acendimento do LED?
0000, 1001, 1101 e 1110
0000, 1010, 1100 e 0011
0001, 0010, 0100 e 1111
0001, 0110, 1000 e 1011
0101, 1010, 0000 e 0111
Engenharia Eletrônica - Eletrônica de Potência - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011

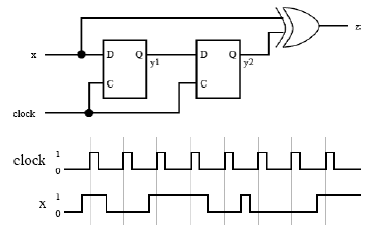

Para o circuito abaixo, considere o gráfico de sinais das entradas x e de clock conforme a figura:
A sequência de valores que a saída z assumirá, tendo como referência a borda de subida do sinal de clock, é:
10011101
10101101
10110101
10011011
11000100
Engenharia Eletrônica - Eletrônica de Potência - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011

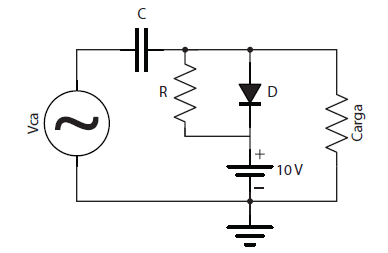

Analise o circuito grampeador mostrado abaixo:
Considerando a tensão Vca = 15 sen (1000.t) volts e o diodo com características ideais, a tensão na carga oscilará entre os limites de:
25 V e +25 V
20 V e +10 V
15 V e +15 V
15 V e +10 V
10 V e +10 V.
Engenharia Eletrônica - Eletrônica de Potência - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011
Uma fonte de alimentação com regulação linear deve ser projetada para uma tensão de saída de 12 V e corrente máxima de 1 A. Esta fonte deve empregar um retificador de onda completa, um filtro capacitivo e um regulador integrado LM 317. A tensão na entrada do retificador deverá ser provida pelo secundário de um transformador de 110 + 110 V / 18 V.
Considerando que a tensão de condução dos diodos do retificador é igual a 0,7 V e que o circuito integrado regulador necessita uma tensão na entrada de, no mínimo, três volts acima da tensão de saída (Vs + 3 V), qual será a máxima ondulação (ripple) admitida no capacitor de filtro?
= 10,46 V
= 9,06 V
= 6,21 V
= 4,81 V
= 3,00 V
Engenharia Eletrônica - Eletrônica de Potência - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011

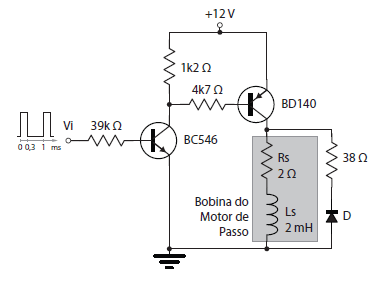

A figura abaixo apresenta um circuito de acionamento (driver) de motor de passo.
Analisando este circuito, considerando que o transitório de um circuito RL tem duração de 3τ, complete as lacunas do texto abaixo:
A bobina do motor de passo será acionada por ___________________, enquanto o transistor BD140 permanece em condução. A extinção da corrente na bobina acontecerá em aproximadamente_____________________________ através do _____________________________ , após o bloqueio do transistor
Engenharia Eletrônica - Eletrônica Digital - Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE) - 2011
Em relação à linguagem de programação C++, a declaração de variáveis apresenta as seguintes possibilidades:
VAR x: INTEGER variável numérica inteira y,z: REAL variáveis numéricas reais nome: STRING variável caractere (armazenamento de um conjunto de caracteres)
DECLARE x NUMÉRICO variável numérica real ou inteira y, z LITERAL variáveis caractere (armazenamento de um conjunto de caracteres) log LÓGICO variável lógica (verdadeiro ou falso)
FLOAT x; variável numérica real INT y, z; duas variáveis numéricas inteiras CHAR nome [20]; variável caractere (vetor para o armazenamento de vinte caracteres)
VAR FLOAT x; variável numérica real STRING nome variável caractere (armazenamento de um conjunto de caracteres) LÓGICO log variável lógica (verdadeiro ou falso)
FLOAT x; variável numérica real INT y, z; duas variáveis numéricas inteiras STRING nome [20]; variável caractere (armazenamento de vinte caracteres)
Em um programa de manutenção preventiva, identificar as necessidades de manutenção, estabelecer a frequência das intervenções e preparar as ações intervencionistas são três passos básicos a serem seguidos.
Tais passos resultam na elaboração de:
Lista de compra de peças e insumos em função dos defeitos encontrados, determinando o tempo necessário para a conclusão dos serviços e a consequente suspensão das atividades que dependem dos equipamentos em manutenção.
Plano de readequação e renovação do parque de máquinas, visando à expansão e melhoria da qualidade dos processos de produção/ operação.
Serviços de manutenção corretiva nos equipamentos com funcionamento errático ou não funcionais, proporcionando o retorno à produção e/ou operação.
Contrato com empresa terceirizada para a manutenção dos equipamentos fora de uso por falha operacional ou obsolescência.
Cronograma de inspeções diárias e periódicas, com base em manuais de fabricantes e fornecedores, considerando ainda a experiência de pessoal de produção/operação, permitindo a elaboração de manual de manutenção contendo folhas de verificação (check-list) por setor/equipamento.
