Questões de Engenharia Eletrônica do ano 2011

Em uma aplicação de fotoacoplador para medição de velocidade de um motor, utiliza-se um disco com 40 furos. Considerando-se a velocidade do motor igual 1.200 rpm, qual a frequência, em hertz, dos pulsos na saída do fotoacoplador?

• A.

  8

• B.

  80

• C.

  800

• D.

  4.800

• E.

  48.000

Uma rede com acesso à internet comporta uma sub-rede, configurada na notação CIDR pelo IP 149.187.160.0/21. A máscara e o endereço de broadcasting para essa sub- -rede são, respectivamente,

• A.

  255.255.248.0 e 149.187.167.255

• B.

  255.255.248.0 e 149.187.167.191

• C.

  255.255.248.0 e 149.187.255.255

• D.

  255.255.224.0 e 149.187.160.191

• E.

  255.255.224.0 e 149.187.160.255

No Modelo de Referência OSI/ISO para redes de computadores, as camadas 5, 6 e 7 proveem suporte ao usuário, possibilitando a interoperabilidade entre sistemas de software não relacionados. Essas três camadas são, respectivamente,

• A.

  física, enlace e rede

• B.

  física, sessão e aplicação

• C.

  enlace, transporte e sessão

• D.

  sessão, apresentação e aplicação

• E.

  transporte, enlace e apresentação

LANs têm sido implementadas empregando-se switches como equipamento básico, cabo UTP como meio de transmissão e RJ-45 como conector preferencial. Esse tipo de implementação direciona para uma topologia que apresenta como características a existência de links ponto a ponto dedicados, que ligam microcomputadores ao controlador central, além da possibilidade de total independência entre os links, permitindo que a ocorrência de falha em um deles não afete o desempenho dos demais. Essa topologia é conhecida por

• A.

  anel

• B.

  malha

• C.

  estrela

• D.

  hierárquica

• E.

  barramento

As redes de computadores com acesso à internet operam com base nos protocolos da arquitetura TCP/IP. Um dos protocolos, que atua na camada de rede, tem por finalidade mapear o endereço lógico IP de um host a partir de seu endereço físico MAC, como no caso de computadores diskless. Esse protocolo é conhecido pela sigla

• A.

  SNMP

• B.

  RARP

• C.

  ICMP

• D.

  BGP

• E.

  ARP

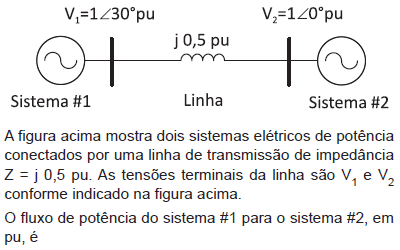

• A.

  0,25

• B.

  0,50

• C.

  0,86

• D.

  1,00

• E.

  1,25

Um gás é aquecido em uma caldeira, e o seu volume se expande de 1 m³ para 3 m³, a uma pressão constante de 2 N/m².

O trabalho realizado pelo gás, em joule, é

• A.

  9

• B.

  6

• C.

  4

• D.

  2

• E.

  1

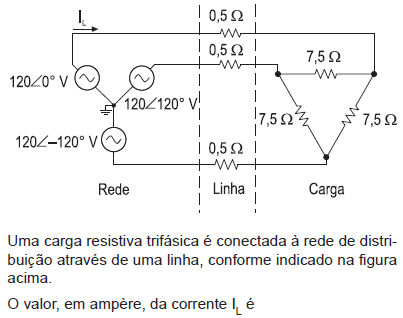

• A.

  5

• B.

  15

• C.

  25

• D.

  30

• E.

  40

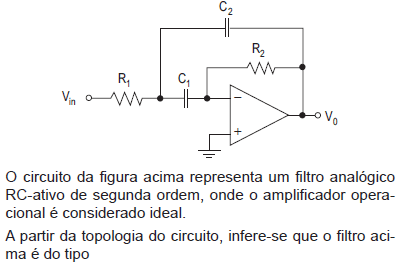

• A.

  passa faixa

• B.

  passa baixas

• C.

  passa altas

• D.

  rejeita faixa

• E.

  passa-tudo equalizador de fase

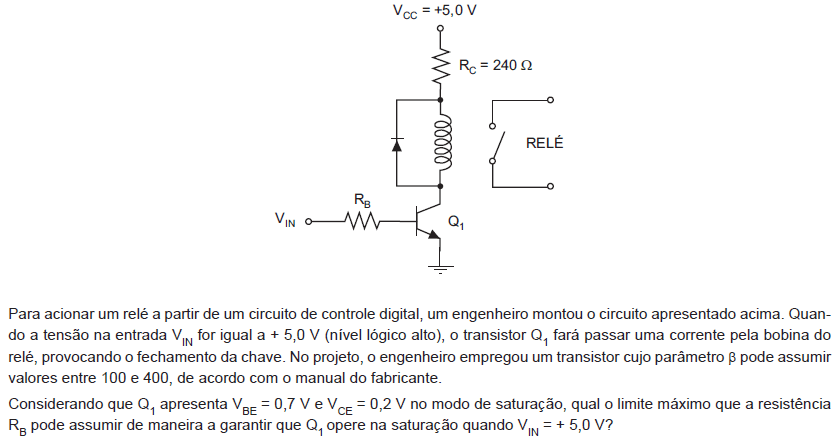

• A.



• B.



• C.



• D.



• E.
