Questões de Engenharia Eletrônica do ano 2011

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.

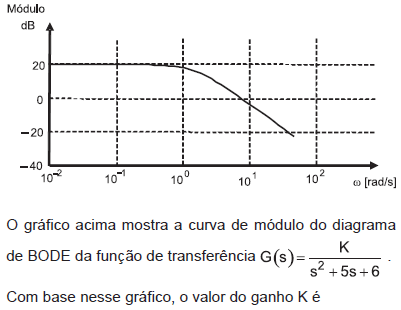

• A.

  100

• B.

  80

• C.

  60

• D.

  50

• E.

  30

• A.

  0, 2 e 3

• B.

  0, 2 e 8

• C.

  1, 2 e 3

• D.

  1, 5 e 6

• E.

  2, 3 e 5

• A.

  g(n) = (2)ⁿ

• B.

  g(n) = 1 + (2)ⁿ

• C.

  g(n) = (2)ⁿ + (3)ⁿ

• D.

  g(n) = 2 − (2)ⁿ

• E.

  g(n) = 2 (2)ⁿ⁻¹ −1

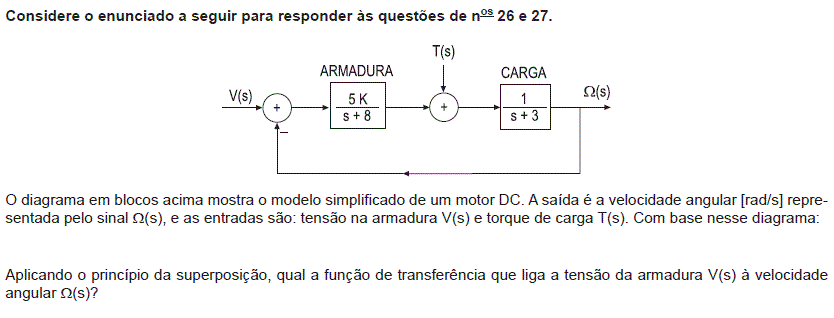

• A.



• B.



• C.



• D.



• E.



• A.

  de Avanço de Fase

• B.

  de Atraso de Fase

• C.

  Derivativo

• D.

  Proporcional Integral

• E.

  P I D

Os sensores são dispositivos sensíveis a alguma forma de energia do ambiente, relacionando informações sobre uma grandeza que precisa ser medida. Dentre os vários sensores, os de proximidade são largamente utilizados para sistemas em movimento. Dentre os tipos abaixo, qual NÃO é sensor de proximidade?

• A.

  Capacitivo

• B.

  Indutivo

• C.

  Mecânico

• D.

  Magnético

• E.

  Célula de carga

A seleção de um IHM (Interface Homem Máquina), para utilização em uma máquina, requer certos cuidados, como verificar a compatibilidade com equipamentos de outros fabricantes, o protocolo de comunicação, o software de programação e a possibilidade de expansão, entre outros.

PORQUE

Sendo um IHM um tipo de supervisório, utiliza-se sempre o supervisório, e não o IHM.

Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

Um transdutor pode ser considerado uma interface às formas de energia entre o ambiente e o circuito de controle ou, eventualmente, entre o controle e o atuador. A esse respeito, considere as afirmativas a seguir.

I - Os transdutores transformam uma grandeza física em um sinal de tensão ou corrente que pode ser facilmente interpretado por um sistema de controle.

II - Muitas vezes, os termos “sensor” e “transdutor” são usados indistintamente. Nesse caso, o transdutor é o instrumento completo, que engloba o sensor e os demais componentes.

III - Os transdutores convertem valores digitais em analógicos e vice-versa.

Esta correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I e II, apenas.

• E.

  I, II e III.
