Questões de Engenharia Eletrônica do ano 2011

A respeito das modernas arquiteturas de computadores, considere as afirmativas a seguir.

I - Em arquiteturas de 64 bits, como as da Intel, é comum a predição de desvios estar embutida no formato da instrução.

II - Grandes líderes na fabricação de microprocessadores, como a AMD, estão adotando uma solução de canais seriais em substituição ao FSB.

III - O PCI Express é um barramento de comunicação serial.

É(São) correta(s) a(s) afirmativa(s)

• A. II, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Numa arquitetura x86, não haverá falta em um sistema operacional multitarefa, como o Windows, quando o

• A. driver tentar buscar instrução em segmento de dados.
• B. driver tentar executar instrução de I/O.
• C. driver tentar rodar código ausente na RAM.
• D. aplicativo tentar executar instrução de coprocessador, estando este ausente (386 antigos).
• E. aplicativo tentar escrever em segmento de código.

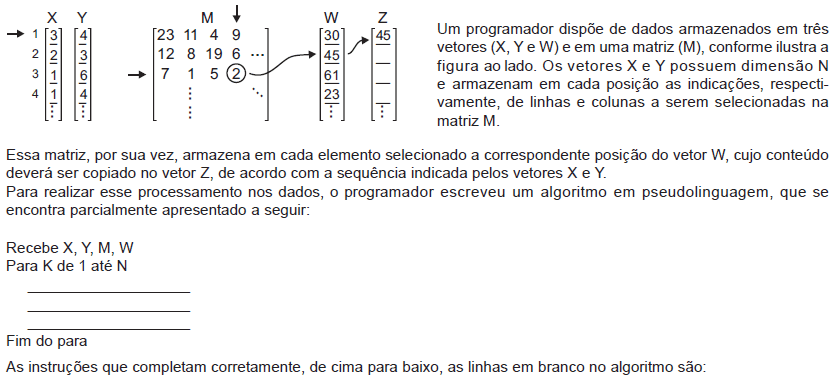

• A. J1 © M(X(K),Y(K)) J2 © W(J1) Z(K) © J2
• B. J1 © M(X(K−1),Y(K+1)) J2 © W(J1+1) Z(J1) © J2
• C. J1 © M(Y(K),X(K)) J2 © W(J1+1) Z(K) © W(J2)
• D. Z(K) © W(J1) J1 © W(J2) J2 © M(X(K),Y(K))
• E. J1 © W(K) Z(K) © W(J1) J2 © M(X(K),Y(K))

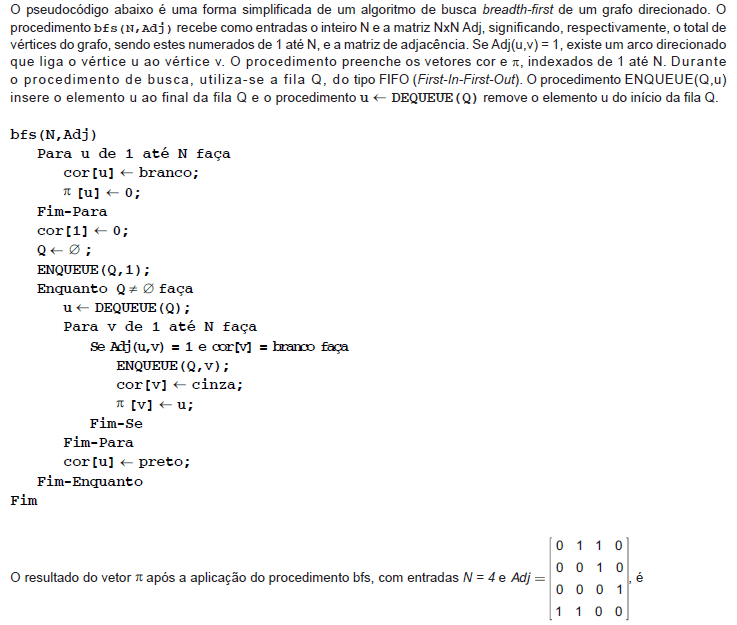

• A. [0 1 2 3]
• B. [0 1 1 3]
• C. [0 2 3 4]
• D. [4 1 2 3]
• E. [4 4 2 3]

Um pseudocódigo utiliza uma função OLIMP_2016(NR), definida a seguir.

OLIMP_2016 = 1, para NR < 2

OLIMP_2016 = OLIMP_2016(NR-1) + OLIMP_2016(NR-2), para NR >= 2

Para OLIMP_2016(4), a quantidade de vezes que a função será executada e o valor que ela retornará são, respectivamente,

• A. 5 e 3
• B. 9 e 3
• C. 9 e 5
• D. 15 e 5
• E. 15 e 8

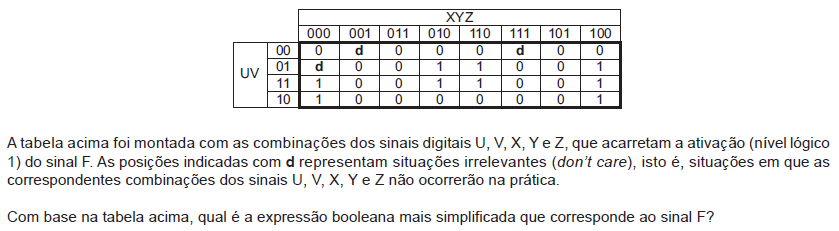

• A.
• B.
• C.
• D.
• E.

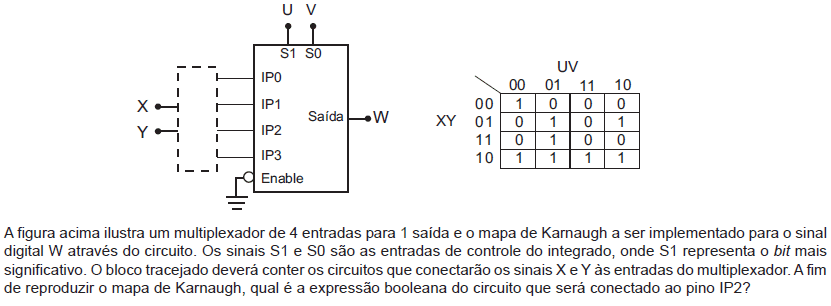

• A. XY
• B.
• C. X+Y
• D.
• E.

Um contador crescente de 4 bits, com clear e load síncronos, oferece a saída Q3Q2Q1Q0. Sabendo-se que o número em binário 1000 está ligado à sua entrada paralela de carregamento, que a lógica (Q2.Q0) aciona o load e que a lógica (Q3.Q1) aciona o clear, o número de estados da sequência permanente é

• A. 7
• B. 8
• C. 9
• D. 10
• E. 12

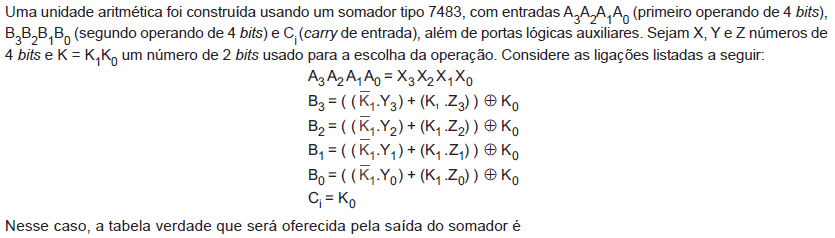

• A.
• B.
• C.
• D.
• E.

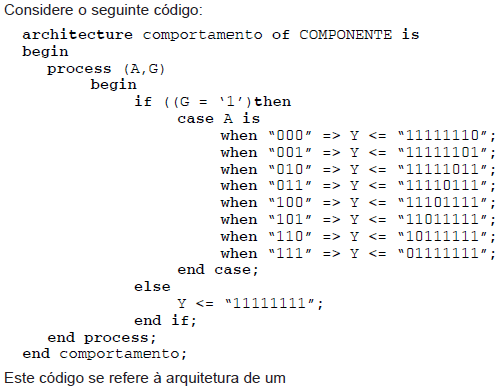

• A. decodificador com habilitador em nível alto e saídas em nível alto.
• B. decodificador com habilitador em nível alto e saídas invertidas.
• C. decodificador com habilitador em nível baixo e saídas invertidas.
• D. multiplexador com habilitador em nível alto e saídas em nível alto.
• E. multiplexador com habilitador em nível baixo e saídas em nível alto.
