Questões de Engenharia Eletrônica do ano 2011

De acordo com o PMBOK, os cincos grupos de processos de gerenciamento de projetos, na ordem de realização são:

• A. iniciação, planejamento, execução, encerramento e controle.
• B. planejamento, iniciação, execução, encerramento e controle.
• C. planejamento, iniciação, controle, execução e encerramento.
• D. iniciação, planejamento, execução, controle e encerramento.
• E. planejamento, iniciação, execução, controle e encerramento.

Com relação a dispositivos elétricos e eletrônicos, julgue os itens seguintes.

Para que um transistor bipolar de junção opere na região ativa, a junção entre a base e o emissor deve estar polarizada diretamente e a junção entre o coletor e a base deve estar polarizada reversamente.

• C. Certo
• E. Errado

Com relação a dispositivos elétricos e eletrônicos, julgue os itens seguintes.

Os capacitores cerâmicos têm polaridade e devem ter o potencial em um dos seus terminais sempre maior que o potencial no outro terminal, ao passo que os capacitores eletrolíticos com alta capacitância não têm polaridade e, portanto, não apresentam essa restrição.

• C. Certo
• E. Errado

Com relação a dispositivos elétricos e eletrônicos, julgue os itens seguintes.

Um resistor que tem quatro faixas em seu código de cores e no qual as três primeiras faixas apresentam as cores marrom, preto e vermelho, nesta ordem, tem a resistência nominal de 1 .

• C. Certo
• E. Errado

Com relação a dispositivos elétricos e eletrônicos, julgue os itens seguintes.

Considere que um indutor de 10 mH seja percorrido por uma corrente senoidal com amplitude de pico de 1 V e frequência de 1 kHz. Nessas condições, a reatância do indutor é igual a 10 .

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um sistema linear e invariante no tempo, com resposta ao impulso h(t), entrada x(t) e saída y(t), julgue os itens a seguir.

Caso y₁(t) seja a saída do referido sistema quando sua entrada é x₁(t) e caso y₂(t) seja a saída quando a entrada é x₂(t), então, caso a entrada seja x₁(t) + x₂(t), a saída será y₁(t) + y₂(t).

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um sistema linear e invariante no tempo, com resposta ao impulso h(t), entrada x(t) e saída y(t), julgue os itens a seguir.

No domínio do tempo, a saída y(t) pode ser calculada como a convolução entre as funções h(t) e x(t) e, no domínio da frequência, a transformada de Fourier de y(t) pode ser calculada como o produto entre as transformadas de Fourier de h(t) e x(t).

• C. Certo
• E. Errado

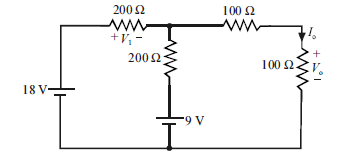

Julgue os próximos itens, relativos ao circuito apresentado na figura acima.

Em face do circuito acima, é correto afirmar que V₁ é igual a 9 V.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos ao circuito apresentado na figura acima.

No circuito acima, I_O é igual a 45 mA.

• C. Certo
• E. Errado

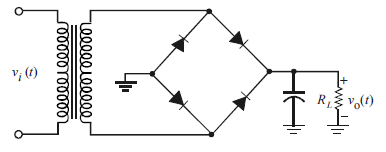

Considere o diagrama acima, que representa o circuito de uma fonte de alimentação em que v_i(t) é a tensão de entrada e v_o(t), a tensão de saída, na carga resistiva de valor RL. Considere, ainda, que a amplitude RMS (root mean square) de v_i(t) seja igual a 110 V e que o número de espiras no primário do transformador seja dez vezes maior que o número de espiras em seu secundário. Com base nessas informações, julgue os itens subsequentes.

A amplitude da ondulação (ripple) presente na tensão de saída v_o(t) diminui quando se aumenta o valor da resistência de R_L

• C. Certo
• E. Errado
