Questões de Engenharia Eletrônica do ano 2011

Julgue o item abaixo, relativo a campos eletrostáticos e magnetostáticos.

Considere duas esferas, uma com raio de 10 cm e outra com raio de 20 cm, ambas carregadas com uma carga de 1 C, distribuída uniformemente no volume das esferas. Nessa situação, o módulo do campo gerado pela primeira esfera em um ponto localizado a 1 m do seu centro será igual à metade do campo gerado pela segunda esfera em um ponto também a 1 m do centro dessa esfera.

• C. Certo
• E. Errado

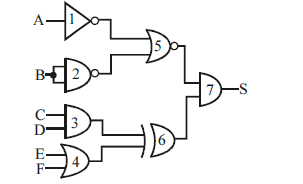

Considere a figura acima, que representa o diagrama de um circuito lógico com seis entradas (A, B, C, D, E e F) e uma saída (S). Com relação a esse circuito, julgue os itens seguintes.

Caso o valor lógico 0 seja aplicado à entrada A, então, a saída S terá o valor lógico 0, independentemente dos valores lógicos nas outras entradas.

• C. Certo
• E. Errado

Considere a figura acima, que representa o diagrama de um circuito lógico com seis entradas (A, B, C, D, E e F) e uma saída (S). Com relação a esse circuito, julgue os itens seguintes.

Se os valores lógicos 1, 0, 1, 1, 1 e 0 forem aplicados, respectivamente, às entradas A, B C, D, E e F, a saída S terá o valor lógico 0.

• C. Certo
• E. Errado

No que se refere às tecnologias utilizadas na fabricação de circuitos integrados digitais, julgue itens subsecutivos.

Os circuitos integrados CMOS têm em sua constituição transistores NMOS e PMOS.

• C. Certo
• E. Errado

No que se refere às tecnologias utilizadas na fabricação de circuitos integrados digitais, julgue itens subsecutivos.

Os elementos básicos dos circuitos integrados TTL são os transistores de efeito de campo MOS tipo N.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relacionados à interface RS-232.

No padrão RS-232, -5V e +5V são níveis de tensão válidos em uma linha de dados.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relacionados à interface RS-232.

A RS-232 é um padrão de comunicação de dados paralela que utiliza um conector de 25 pinos, no qual 8 desses pinos são usados para a transmissão em paralelo de 8 bits de dados, com o controle sendo feito por meio de outros pinos da interface.

• C. Certo
• E. Errado

Acerca de arquitetura e hardware de computadores, julgue os itens a seguir.

As instruções CISC são mais simples que as instruções RISC, por isso, os compiladores para máquinas CISC são mais complexos, visto que precisam compensar a simplificação presente nas instruções. Entretanto, se for usado pipeline, a complexidade do compilador CISC é reduzida, pois a arquitetura pipeline evita a necessidade de reordenação inteligente de instruções.

• C. Certo
• E. Errado

Acerca de arquitetura e hardware de computadores, julgue os itens a seguir.

As características da arquitetura RISC são o uso preferencial de microprogramação, em vez de hardwiring, para controlar o microprocessador e o uso de um grande número de instruções.

• C. Certo
• E. Errado

Acerca de arquitetura e hardware de computadores, julgue os itens a seguir.

A técnica denominada pipeline é mais facilmente implementada nas arquiteturas CISC, em razão de essas terem, em comparação com as arquiteturas RISC, instruções com estrutura mais homogênea. Essa técnica não permite que instruções diferentes sejam executadas simultaneamente.

• C. Certo
• E. Errado
