Questões de Engenharia Eletrônica do ano 2011

Após o disparo do SCR por meio da corrente no terminal gate, ele volta a cortar se a

• A.

  corrente de anodo torna-se maior que IL (latching current).

• B.

  corrente no terminal gate cai abaixo de IGT (gate trigger current).

• C.

  corrente de anodo cai abaixo de IH (holding current).

• D.

  tensão entre o terminal gate e o catodo VGK cai a zero.

• E.

  tensão entre o anodo e o catodo sobe acima da tensão VT (trigger voltage).

As cores do par número 08 são

• A.

  branco e verde.

• B.

  preto e verde.

• C.

  vermelho e laranja.

• D.

  amarelo e cinza.

• E.

  vermelho e verde.

Em um sistema CFTV, a tecnologia que permite a instalação de câmeras IP em qualquer localidade de uma infraestrutura de cabeamento estruturado denomina-se

• A.

  Plug and Play.

• B.

  Network Attached Storage.

• C.

  Storage Area Network.

• D.

  Ballun.

• E.

  Common Equipment Room.

está representado por blocos lógicos em:

• A.



• B.



• C.



• D.



• E.



O transdutor que converte variação de temperatura em variação de tensão é o

• A.

  sensor capacitivo.

• B.

  PTC.

• C.

  pressostato.

• D.

  termopar.

• E.

  NTC.

Os PLCs (Programmable Logic Controllers) e RTUs (Remote Terminal Units) estão presentes APENAS em

• A.

  I.

• B.

  II.

• C.

  II e III.

• D.

  III e IV.

• E.

  I e IV.

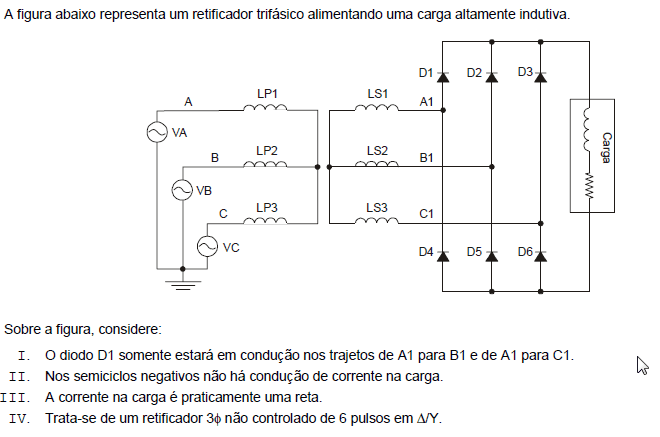

Está correto o que se afirma APENAS em

• A.

  I e II.

• B.

  II e III.

• C.

  III e IV.

• D.

  I e III.

• E.

  II e IV.

A antena do tipo monopolo λ/4 é muito usada na recepção de sinais, sendo geralmente polarizada na vertical. Em condições ideais (refletor perfeito e infinito),

• A.

  o ganho e o diagrama de radiação do monopolo λ/4 dividido por dois é o mesmo do dipolo λ/2.

• B.

  o monopolo apresenta característica resistiva que favorece o uso de cabos coaxiais de impedâncias infinitas.

• C.

  a antena possui excelente relação frente-costa.

• D.

  a resistência de radiação é da ordem de 75 Ω.

• E.

  a resistência de radiação é da ordem de 35 Ω.

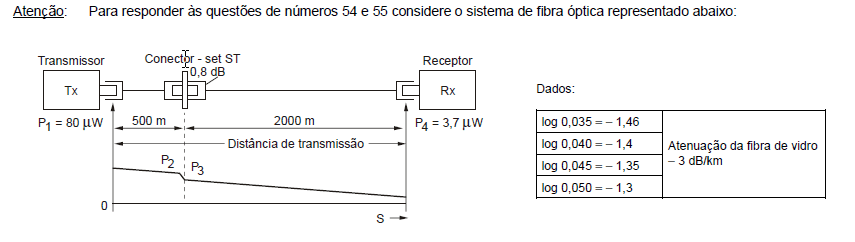

A atenuação da potência entre P1 e P4 é de

• A.

  − 16 dB.

• B.

  − 14,1 dB.

• C.

  − 13,3 dB.

• D.

  − 24,3 dB.

• E.

  − 76,3 dB.

Segundo características do dispositivo, o receptor Rx não opera com sinal menor que 3 μW na sua entrada; assim, o sistema possui reserva em dB, para atender às atenuações devidas ao envelhecimento do LED emissor e às influências térmicas ao longo da linha de transmissão. Essa reserva é de

• A.

  − 2 dB.

• B.

  − 4 dB.

• C.

  − 6 dB.

• D.

  − 8 dB.

• E.

  − 10 dB.
