Questões de Engenharia Eletrônica do ano 2011

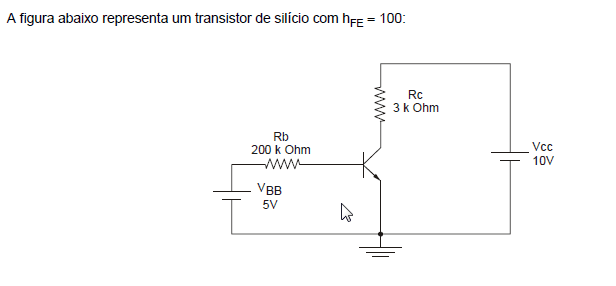

O transistor está operando com

• A.

  VCB = 0 V e encontra-se saturado.

• B.

  VCB = 10 V e encontra-se cortado.

• C.

  IB = 22 μA e encontra-se cortado.

• D.

  IC = 22 mA na região ativa.

• E.

  IB = 22 μA na região ativa.

A combinação R1 e R2 que produz o ganho Av = 10 está expressa em:

• A.



• B.



• C.



• D.



• E.



Nessa condição, a frequência de corte aproximada do filtro é

• A.

  1 kHz.

• B.

  50 kHz.

• C.

  20 kHz.

• D.

  10 kHz.

• E.

  100 kHz.

Corresponde ao único bloco que NÃO executa a lógica Y = A ⊕ B:

• A.



• B.



• C.



• D.



• E.



A expressão booleana INCORRETA é:

• A.

  A + A .B = A

• B.

  A + A .B = A + B

• C.

  A + A .B = A + B

• D.

  A + A . B = A

• E.

  A + A .B = A + B

Considere o trecho do programa do microcontrolador da família 8051 abaixo: MOV R1,#35H MOV A,#B5H ADD A,R1 MOV P1,A Após o processamento dessas instruções, obtém-se:

• A.

  P1 = 11001101B

• B.

  P1 = 10101011B

• C.

  A = 00100011B

• D.

  A = 10100100B

• E.

  P1 = 11101010B

Deseja-se analisar o ripple no capacitor de filtro ligado ao circuito retificador de uma fonte de alimentação de 15 V. Nesse caso, deve-se usar um osciloscópio com o ganho vertical ajustado em

• A.

  10 V/DIV, canal de entrada em AC e base de tempo horizontal em 20 ms/DIV.

• B.

  1 V/DIV, canal de entrada em DC e base de tempo horizontal em 50 ms/DIV.

• C.

  5 V/DIV, canal de entrada em AC e base de tempo horizontal em 2 ìs/DIV.

• D.

  0,2 V/DIV, canal de entrada em AC e base de tempo horizontal em 2 ms/DIV.

• E.

  50 mV/DIV, canal de entrada em DC e base de tempo horizontal em 10 ìs/DIV.

Para identificar e medir a composição harmônica de um sinal, deve-se utilizar o

• A.

  frequencímetro.

• B.

  analisador de espectros.

• C.

  decibelímetro.

• D.

  osciloscópio analógico.

• E.

  multímetro TRUE RMS.

Tem-se um amplificador de áudio de dois estágios. O estágio pré-amplificador tem ganho de potência de 20 dB e o estágio de saída tem ganho de potência de 50 dB. Sendo a potência de saída igual a 600 W (rms), a potência do sinal de entrada, em dBm, vale

• A.

  −12,2

• B.

  −24,0

• C.

  −32,6

• D.

  18 dB

• E.

  26 dB

No computador, a memória volátil que serve para armazenamento de dados durante o processamento ou operação de um aplicativo é denominada

• A.

  HD.

• B.

  BIOS.

• C.

  ROM.

• D.

  E2PROM.

• E.

  RAM.
