Questões de Engenharia Eletrônica do ano 2011

Em Sistemas Instrumentados de Segurança (SIS), está correta a correspondência entre a sigla e seu significado:

• A.

  SAFE - avaliação de função de segurança.

• B.

  LOPA - camada de proteção em nível de operação.

• C.

  MTTF – tempo médio entre falhas.

• D.

  HAZOP - gerenciamento de reparos na operação.

• E.

  MOC - gerenciamento de falas.

O padrão de comunicação industrial que permite que os sistemas supervisórios troquem informações entre si e com equipamentos de controle e aquisição de dados do campo, sem a necessidade de uso de drivers proprietários, é conhecido por

• A.

  VPN

• B.

  PIMS

• C.

  OPC

• D.

  DDC

• E.

  ETHERNET

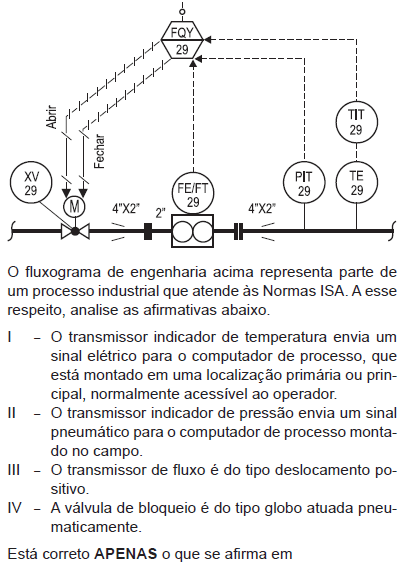

• A.

  II.

• B.

  I e II.

• C.

  I e III.

• D.

  II e IV.

• E.

  III e IV.

Sobre segurança no trabalho, considere as afirmativas a seguir.

I – O equipamento de segurança, que é baseado na ionização de uma câmara interna ou óptico, interferindo na propagação da luz, é o detector de calor.

II – A medida preventiva com o fim de impedir a entrada de vapores, poeiras e fumos de chumbo no organismo do trabalhador é a utilização de aparelhos de exaustão junto ao chão.

III – Embora existam muitas vantagens no uso de sistema fixo de CO₂ na indústria naval, uma séria desvantagem é que pessoas poderão ficar sufocadas num ambiente CO₂.

Está correto o que se afirma em

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

A respeito de aspectos relacionados à saúde, que interferem na segurança no trabalho, considere as afirmativas abaixo.

I – O trabalho de um músculo fadigado prejudica mais o organismo do que um trabalho em condições normais, ainda que maior.

II – A fadiga é considerada aguda quando o organismo submetido a trabalho pesado não consegue eliminar as toxinas a fim de se recuperar.

III – A fadiga crônica é a que decorre da insuficiência do repouso diário.

Está correto o que se afirma em

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Num sistema supervisório em modo de execução, é proporcionado ao usuário um ambiente gráfico que permite

• A.

  vincular as tags de variáveis às propriedades dos objetos gráficos e aos efeitos de animação nas telas.

• B.

  modificar, de forma on-line, os parâmetros dos PID das malhas de controle de processo.

• C.

  criar, copiar e modificar telas e tags, conforme as especificações do projeto.

• D.

  programar as sequências em que os dados são armazenados, para efeito de histórico, ou atualizados para as demais telas do sistema.

• E.

  alterar as definições das tags de variáveis na base de dados do sistema.

• A.



• B.

  11

• C.



• D.

  7

• E.

  5

• A.

  306

• B.

  256

• C.

  148

• D.

  126

• E.

  78

• A.



• B.



• C.



• D.

  A

• E.

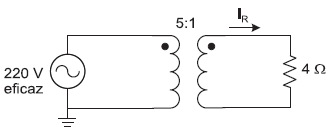

Uma resistência é alimentada por uma fonte de tensão, através de um transformador ideal, conforme indicado na figura acima. O valor rms, em ampère, da corrente I_R que passa pelo resistor é

• A.

  4

• B.

  5

• C.

  8

• D.

  10

• E.

  11
