Questões de Engenharia Eletrônica do ano 2011

Se uma rede de computadores com acesso à internet está operando com a configuração CIDR 207.146.181.96/27 e esquema de máscara de tamanho fixo, conclui-se que a faixa de endereços atribuída a essa rede e à máscara que ela está utilizando são, respectivamente,

• A.

  de 207.146.181.96 até 207.146.181.96.111 e 255.255.255.224

• B.

  de 207.146.181.96 até 207.146.181.96.127 e 255.255.255.224

• C.

  de 207.146.181.96 até 207.146.181.96.255 e 255.255.255.224

• D.

  de 207.146.181.96 até 207.146.181.96.127 e 255.255.255.240

• E.

  de 207.146.181.96 até 207.146.181.96.111 e 255.255.255.240

Redes de computadores padrão IEEE-802.3 utilizam um protocolo baseado em colisão, no qual as estações competem pelo meio. O processo é descrito a seguir.

1) Uma estação que deseja transmitir, verifi ca primeiramente se o meio está livre.

2) Em caso positivo, ela insere um frame e continua monitorando o meio, de modo a verifi car se uma outra estação também está transmitindo.

3) Ocorrendo uma colisão, a estação para de imediato a transmissão e dispara um relógio temporizador, que fornece um tempo aleatório para nova tentativa de transmissão.

Esse protocolo é conhecido por

• A.

  X-25

• B.

  HDLC

• C.

  CSMA/CD

• D.

  APPLE TALK

• E.

  TOKEN PASSING

Sobre os principais sistemas de comunicações, afirma-se que

• A.

  fibras ópticas apresentam menor atenuação de sinal que os cabos elétricos, mas possuem a desvantagem de oferecer um canal de comunicação com menor largura banda.

• B.

  o emprego de multiplexação no tempo não é possível em sistemas de modulação PCM.

• C.

  o sistema de modulação AM consome menos potência em comparação com o sistema VSB.

• D.

  o sistema de modulação FM apresenta maior imunidade a ruído que o sistema AM.

• E.

  o sistema de modulação DSB demanda menor largura de banda do que o sistema VSB.

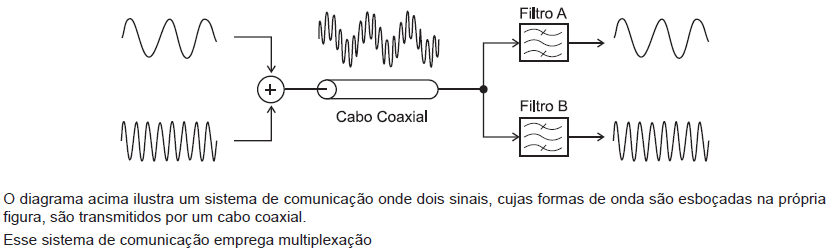

• A.

  em amplitude

• B.

  em frequência

• C.

  no código

• D.

  no tempo

• E.

  no espaço

Sobre os instrumentos elétricos de medidas comumente utilizados em laboratórios, considere as afirmativas a seguir.

I – O amperímetro precisa ter, entre os seus bornes, uma resistência equivalente muito elevada para que a medida da corrente seja precisa.

II – O voltímetro precisa ter, entre os seus bornes, uma resistência equivalente muito elevada para que a medida da tensão seja precisa.

III – Um multímetro analógico, que utiliza display de bobina móvel, e que esteja com sua bateria interna descarregada, pode medir tensões e correntes, mas não pode medir resistências.

Estão corretas APENAS as afirmativas

• A.

  II

• B.

  III

• C.

  I e II

• D.

  I e III

• E.

  II e III

O wattímetro é um instrumento de medição utilizado para medir potência

• A.

  máxima

• B.

  complexa

• C.

  aparente

• D.

  ativa

• E.

  reativa

Por definição, a pressão é a intensidade da força normal que atua na unidade de área. A esse respeito, considere as afirmativas abaixo.

I - A pressão num ponto de um fl uido em repouso é igual em todas as direções.

II - No Sistema Internacional de unidade, a pressão é especifi cada em Pascal (Pa), seus múltiplos e submúltiplos.

III - 1 Pascal é equivalente a 1N/m².

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I e II, apenas.

• E.

  I, II e III.

Um determinado dispositivo de posicionamento de trole mecânico tem um motor elétrico como atuador do sistema. Deseja-se substituir o motor por um cilindro pneumático. Sabe-se que a pressão de ar comprimido a ser utilizada é de 6 kg/cm² e que o diâmetro do cilindro disponível é de 6,3 cm, que corresponde a uma área do êmbolo de 31,17 cm². Qual o valor aproximado da força máxima, em kilograma-força, que o cilindro desenvolverá?

• A.

  1,78

• B.

  17,8

• C.

  18,7

• D.

  178

• E.

  187

A linguagem de programação LADDER ou programação por contatos, muito próxima aos esquemas de relés utilizados pelos eletricistas, tornou-se a linguagem mais utilizada para programação de CLP.

PORQUE

Os CLP nasceram com a necessidade de substituir os controles mecânicos. Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

De acordo com a simbologia definida na norma ISA 5.1, o diagrama que representa um sistema de controle de pressão em um duto de gás, onde o controlador aciona uma válvula com atuador pneumático tipo pistão, é

• A.



• B.



• C.



• D.



• E.
