Questões de Engenharia Eletrônica do ano 2014

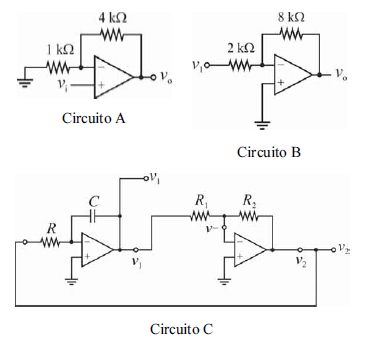

Considerando que, os circuitos apresentados nas figuras acima, os amplificadores operacionais sejam ideais, alimentados por fontes simétricas de ±12 V e nunca operem em saturação, julgue os itens subsequentes, relativos a esses circuitos e às características dos amplificadores operacionais.

No circuito A, a tensão de saída é dada por v_o = 5_vi.

• C. Certo
• E. Errado

Considerando que, os circuitos apresentados nas figuras acima, os amplificadores operacionais sejam ideais, alimentados por fontes simétricas de ±12 V e nunca operem em saturação, julgue os itens subsequentes, relativos a esses circuitos e às características dos amplificadores operacionais.

No circuito B, a tensão de saída é dada por v_o = -4_vi.

• C. Certo
• E. Errado

Considerando que, os circuitos apresentados nas figuras acima, os amplificadores operacionais sejam ideais, alimentados por fontes simétricas de ±12 V e nunca operem em saturação, julgue os itens subsequentes, relativos a esses circuitos e às características dos amplificadores operacionais.

A tensão na entrada inversora do amplificador operacional usado no circuito B é nula.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a sistemas digitais. Em codificação binária, o número 1011 corresponde a 10 em octal, a 11 em decimal e a D em hexadecimal.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a sistemas digitais.

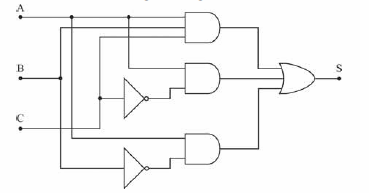

O circuito ilustrado na figura a seguir

pode ser simplificado para o seguinte circuito.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a sistemas digitais. A família TTL (transistor-transistor logic) utiliza transistores bipolares em sua construção, ao passo que a família CMOS (complementary-MOS) adota transistores MOSFET (metal-oxide-semiconductor field effect transistor). Uma das vantagens da família CMOS é a baixa dissipação de potência, se comparada com outras famílias.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a sistemas digitais. A utilização da família TTL (transistor-transistor logic) apresenta como vantagem a ausência de corrente na entrada quando a função lógica está no nível 0, não havendo, portanto, necessidade de suprimento da parte do circuito que excitará a porta quando o nível lógico for 1.

• C. Certo
• E. Errado

Com relação aos computadores digitais e às memórias principais de microprocessadores, julgue os itens que se seguem. As memórias de um computador são organizadas de forma hierárquica. Assim, quanto mais próxima a memória estiver do processador, menores serão o seu custo, a velocidade de acesso e o tamanho da memória.

• C. Certo
• E. Errado

Com relação aos computadores digitais e às memórias principais de microprocessadores, julgue os itens que se seguem. A memória virtual permite a expansão do endereçamento de um programa para além dos limites da memória principal, o que, atualmente, possibilita o compartilhamento da memória virtual entre diversos processos ativos.

• C. Certo
• E. Errado

Com relação aos computadores digitais e às memórias principais de microprocessadores, julgue os itens que se seguem. Memórias EPROM (erasable programable read-only memory) são voláteis, ou seja, caso falte alimentação, os dados serão apagados ou perderão sua integridade. Por essa razão, recomenda-se a utilização de baterias para se preservar as informações armazenadas.

• C. Certo
• E. Errado
