Questões de Engenharia Eletrônica do ano 2014

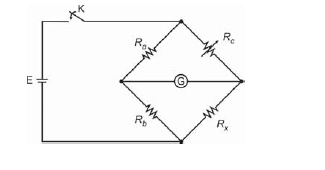

O circuito acima, conhecido como ponte de Wheatstone, é utilizado para medir a resistência de prova Rx. Considerando que, nesse circuito, a chave K seja fechada, que a fonte de tensão E e o galvanômetro funcionem adequadamente para operações envolvendo a ponte, que o resistor Rc seja variável e que os resistores Ra e Rb tenham valores fixos apropriados, julgue os próximos itens.

Caso a resistência do resistor R_a seja a metade da resistência de R_b e o balanceamento da ponte ocorra quando R_c = 10 Ω, então a resistência de prova terá valor igual a 20 Ω.

• C. Certo
• E. Errado

O circuito acima, conhecido como ponte de Wheatstone, é utilizado para medir a resistência de prova Rx. Considerando que, nesse circuito, a chave K seja fechada, que a fonte de tensão E e o galvanômetro funcionem adequadamente para operações envolvendo a ponte, que o resistor Rc seja variável e que os resistores Ra e Rb tenham valores fixos apropriados, julgue os próximos itens.

O balanceamento da ponte depende do valor da tensão da fonte.

• C. Certo
• E. Errado

A respeito de instrumentos eletrônicos, julgue os itens que se seguem. Se um sinal proveniente de um circuito tiver de ser analisado no domínio da frequência e no domínio do tempo, os instrumentos mais apropriados para esse fim serão o analisador de espectro e o osciloscópio, respectivamente.

• C. Certo
• E. Errado

A respeito de instrumentos eletrônicos, julgue os itens que se seguem. Galvanômetro é um instrumento de medição eletrônico que incorpora outros instrumentos de medidas elétricas em um único aparelho, como o voltímetro, o amperímetro, o ohmímetro, entre outros.

• C. Certo
• E. Errado

A respeito de instrumentos eletrônicos, julgue os itens que se seguem.

Considerando que o circuito elétrico mostrado abaixo possua um amperímetro e um voltímetro ideais, que a medição do instrumento Y indique 2 unidades de sua respectiva grandeza medida e que, similarmente, Z indique 10 unidades de medida, então é correto afirmar que Y é um amperímetro e Z é um voltímetro.

• C. Certo
• E. Errado

Julgue o item abaixo, a respeito de erro de medição. Em geral, uma medição pode apresentar diferentes tipos de erro, entre os quais se incluem o sistemático, que resulta, por exemplo, do processo de calibração de um medidor; e o estatístico, que é ocasionado por pequenas falhas de procedimentos ou limitações do observador, como o efeito de paralaxe na leitura de escalas de instrumentos.

• C. Certo
• E. Errado

Existem diversos tipos de padrões de medição, os quais são classificados em função do tipo de aplicação, como internacional e nacional; primário e secundário; referência e transferência. Com relação a esses padrões, julgue os itens seguintes. A unidade de tempo é definida atualmente seguindo-se o padrão material, embora, até o final do século XX, essa definição fosse feita com base no padrão de receita.

• C. Certo
• E. Errado

Existem diversos tipos de padrões de medição, os quais são classificados em função do tipo de aplicação, como internacional e nacional; primário e secundário; referência e transferência. Com relação a esses padrões, julgue os itens seguintes. O padrão primário de medição é utilizado como referência para o secundário. Consequentemente, é correto afirmar que o padrão primário pertence a uma hierarquia superior no que diz respeito ao padrão de medição.

• C. Certo
• E. Errado

Existem diversos tipos de padrões de medição, os quais são classificados em função do tipo de aplicação, como internacional e nacional; primário e secundário; referência e transferência. Com relação a esses padrões, julgue os itens seguintes. No Brasil, os padrões primários e secundários são mantidos nos laboratórios certificados pelo INMETRO. Periodicamente, esses padrões têm de ser calibrados tendo-se por base padrões internacionais.

• C. Certo
• E. Errado

No circuito mostrado acima, um galvanômetro está ligado em série a um resistor R_s variável para que a tensão U seja medida. Considerando que o galvanômetro possua resistência interna de 5 Ω e que a corrente de fundo de escala seja igual a 10 mA, julgue o item abaixo.

O valor de R_s que corresponde a uma tensão de fundo de escala igual a 10 V é inferior a 1 kΩ.

• C. Certo
• E. Errado
