Questões sobre Análise de Sistemas Lineares

Um atuador mecânico gera uma força [N], função de uma corrente elétrica [A]. A corrente elétrica é limitada entre 0 e 2A, e a força, entre -5 e +5 N. Um ensaio em laboratório levantou a curva não linear dada pela expressão

f = 4i³ - 10i² + 5

Linearizando a curva para pequenas variações no entorno do ponto de corrente i_o = 1 A, obtém-se a seguinte relação linear:

• A. f = - 10i + 4
• B. f = - 10i + 7
• C. f = - 8i + 5
• D. f = - 8i + 7
• E. f = 8i + 7

• A. 9
• B. 10
• C. 12
• D. 15
• E. 18

Considere o modelo de um sistema linear dado pela seguinte representação em espaço de estado:

Os polos deste sistema são:

• A.

  5,0 e 1,0

• B.

  2,0 e 4,0

• C.

  - 2,0 e - 4,0

• D.

  - 5,0 e -1,0

• E.

  -11,0 e 5,0

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. Um dispositivo de uma porta pode ser adequadamente caracterizado, para determinada frequência de operação, pela impedância definida em seus terminais.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. Um circuito de duas portas pode ser completamente caracterizado conhecendo-se apenas a sua matriz ABCD.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. A matriz espalhamento S equivalente da associação em cascata de dois dispositivos caracterizados, respectivamente, por suas matrizes espalhamento S₁ e S₂ é dada por S = S₁ + S₂.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. A impedância característica de uma linha de transmissão conectada a um circuito de uma porta é, necessariamente, igual a

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à caracterização de circuitos e dispositivos lineares e passivos, que operam em micro-ondas. A matriz espalhamento de um dispositivo de quatro portas possui dimensão igual a 4.

• C. Certo
• E. Errado

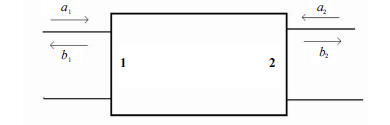

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O parâmetro S₁₁ corresponde ao coeficiente de reflexão na porta 1 com a porta 2 em curto-circuito.

• C. Certo
• E. Errado

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O parâmetro S₁₂ corresponde ao coeficiente de transmissão entre a porta 1 e a porta 2 com a porta 1 casada.

• C. Certo
• E. Errado
