Questões sobre Análise de Sistemas Lineares

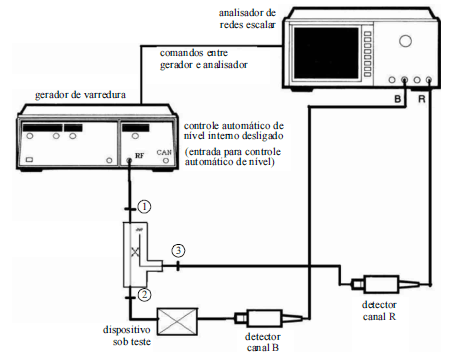

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Considere que o acoplador direcional mostrado na figura tenha fator de acoplamento de 20 dB e diretividade igual a 30 dB. Nesse caso, se a porta de saída estiver em aberto, e se uma potência de 0 dBm for inserida na porta de entrada, então um walttímetro de RF indicaria uma leitura de –50 dBm, na porta diretamente acoplada.

• C. Certo
• E. Errado

O amplificador operacional (AO) é um dispositivo largamente utilizado em circuitos eletrônicos para aplicações lineares e nãolineares. Com relação a esse dispositivo, julgue os itens subseqüentes.

O slew rate quantifica a inclinação máxima que a curva da tensão de saída, em função do tempo, pode alcançar.

• C. Certo
• E. Errado

O amplificador operacional (AO) é um dispositivo largamente utilizado em circuitos eletrônicos para aplicações lineares e nãolineares. Com relação a esse dispositivo, julgue os itens subseqüentes.

O fato de o produto ganho × banda passante de um AO ser finito faz que haja limitação na banda passante de amplificadores que utilizam AOs em sua construção.

• C. Certo
• E. Errado

O amplificador operacional (AO) é um dispositivo largamente utilizado em circuitos eletrônicos para aplicações lineares e nãolineares. Com relação a esse dispositivo, julgue os itens subseqüentes.

Quanto menor for a impedância de entrada de um AO, mais ele estará próximo do modelo de um AO ideal.
