Questões sobre Eletrônica de Potência

Considere que uma carga equilibrada, com ligação em triângulo, seja suprida por tensão de linha com valor eficaz igual a 200 V. Considere ainda que a potência total absorvida por essa carga seja igual a 1.200 VA com fator de potência indutivo igual a 0,8. Com base nessas informações, julgue os itens a seguir. O valor eficaz da corrente que flui por cada fase da carga é igual a 2 A.

• C. Certo
• E. Errado

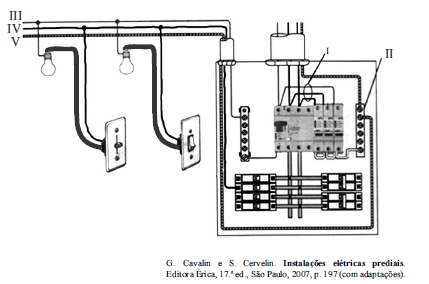

A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.

No circuito de iluminação, os condutores neutro e de fase correspondem, na figura, aos números III e V, respectivamente.

• C. Certo
• E. Errado



A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.

O esquema de conexões identificado na figura pelo número I é conhecido como dispositivo de proteção contra surtos (DPS).

• C. Certo
• E. Errado



A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.

O barramento cujas conexões são indicadas na figura pelo número II é conhecido como barramento de neutro.

• C. Certo
• E. Errado

Com relação a componentes simétricas e faltas em sistemas trifásicos, julgue os itens que se seguem. Em faltas bifásicas do tipo fase-fase, a corrente de sequência zero é necessariamente nula. Porém, se a resistência de falta for finita, as correntes de sequência positiva e negativa terão mesma magnitude.

• C. Certo
• E. Errado

Com relação a componentes simétricas e faltas em sistemas trifásicos, julgue os itens que se seguem. Faltas monofásicas do tipo fase-terra têm componentes de sequência positiva e negativa nulas.

• C. Certo
• E. Errado

A corrente da fonte está avançada de um ângulo inferior a 60o em relação à tensão da fonte.

• C. Certo
• E. Errado

Cada resistor consome 16 W.

• C. Certo
• E. Errado



Considerando o circuito elétrico acima, em que todos os valores de resistências são dados em ohms, julgue os itens seguintes.

É possível calcular a potência dissipada no resistor R₁ mesmo se somente a tensão V₁ for conhecida.

• C. Certo
• E. Errado



Considerando o circuito elétrico acima, em que todos os valores de resistências são dados em ohms, julgue os itens seguintes.

A equação nodal relativa ao nó cuja tensão é V₄ poderá ser expressa pela relação 8V₄ = 2V₃ + V₂ + V₁.

• C. Certo
• E. Errado
