Questões sobre Sistemas de Controle

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Os estados das entradas digitais dos módulos de entrada têm seus valores armazenados na memória-imagem do CLP.

• C. Certo
• E. Errado

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Considere que um módulo de entrada do tipo analógico tenha resolução de 10 bits e faixa de tensão de entrada de 0 a 10 V. Nessas condições, uma palavra digital gerada após a conversão, com valor em hexadecimal igual a 1FF, corresponderá a uma tensão de aproximadamente 5 V.

• C. Certo
• E. Errado

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

A programação desses controladores digitais é feita por meio de configurações de hardware elétrico, mais precisamente por conexões adequadas de relés, ou seja, uma programação por fios.

• C. Certo
• E. Errado

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

Transdutores são utilizados em conjunto com os módulos de entrada do CLP.

• C. Certo
• E. Errado

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

Um módulo de saída pode ser composto por relés eletromecânicos.

• C. Certo
• E. Errado

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

Atuando em conjunto com o CLP, o sistema supervisório serve como interface entre o sistema automatizado e um operador humano.

• C. Certo
• E. Errado

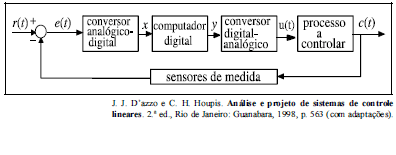

A figura acima mostra o diagrama de blocos de um controle de processo, tendo o computador digital a função de um controlador digital. Com relação a esse tipo de controle e ao diagrama apresentado, julgue os itens a seguir.

Nesse tipo de sistema de controle, o processo de amostragem não pode ser realizado a uma taxa constante, visto que o conversor analógico-digital tem como entrada um sinal de amplitude extremamente baixa.

• C. Certo
• E. Errado

No aterramento de proteção, que visa a segurança pessoal, protegendo contra choques elétricos por contato indireto, devem ser ligados à terra

• A.

  somente as carcaças dos equipamentos.

• B.

  todas as partes consideradas vivas da instalação.

• C.

  somente o pára-raios e as carcaças dos equipamentos.

• D.

  o condutor neutro e as caixas metálicas dos quadros de distribuição.

• E.

  todas as partes metálicas que possam eventualmente ter contato com partes energizadas.
