Questões sobre Sistemas de Controle

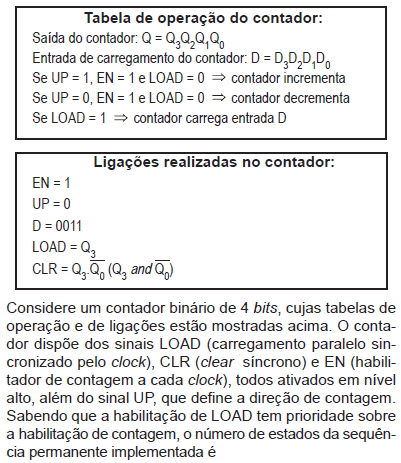

• A.

  2

• B.

  4

• C.

  5

• D.

  6

• E.

  8

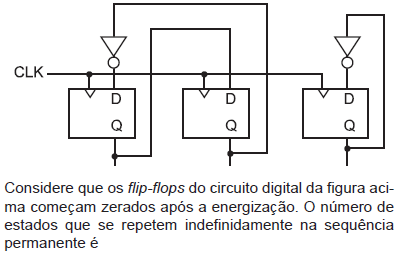

• A.

  3

• B.

  4

• C.

  5

• D.

  6

• E.

  8

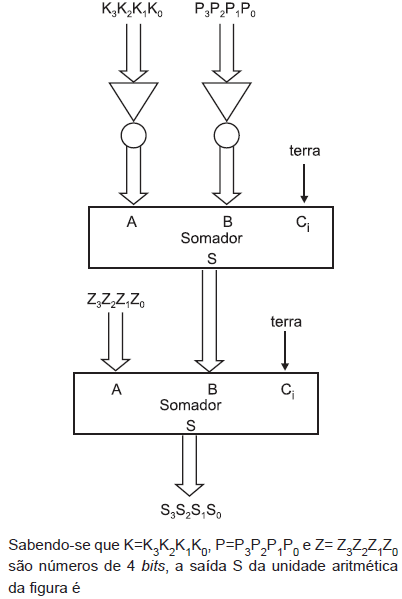

• A.

  Z – K – P

• B.

  Z – K – P – 1

• C.

  Z – K – P – 2

• D.

  Z – K – P + 1

• E.

  Z – K – P + 2

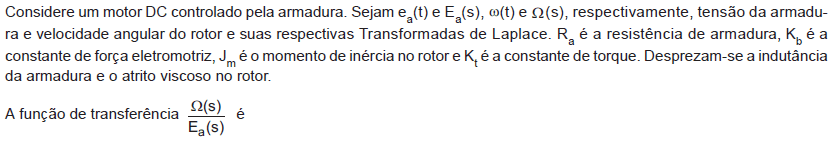

• A.
• B.
• C.
• D.
• E.

Sobre circuitos osciladores, assinale a alternativa correta.

• A.

  Em um circuito astável a saída é sempre constante.

• B.

  Os circuitos monoestáveis podem assumir a função de temporizador.

• C.

  No circuito astável um pulso de saída é produzido a cada entrada de disparo.

• D.

  O circuito integrado 555 não pode ser utilizado como um oscilador monoestável.

• E.

  Em um circuito bi-estável a saída gera um trem de pulsos de frequência determinada.

A parte de uma válvula de controle que conecta o atuador ao seu corpo é denominada

• A. sede.
• B. obturador.
• C. solenoide.
• D. globo.
• E. castelo.

As válvulas de controle de aplicação exclusiva em fluidos limpos, em que não haja sólidos em suspensão ou fibras, são as válvulas do tipo

• A. globo.
• B. esfera.
• C. borboleta.
• D. diafragma.
• E. guilhotina.

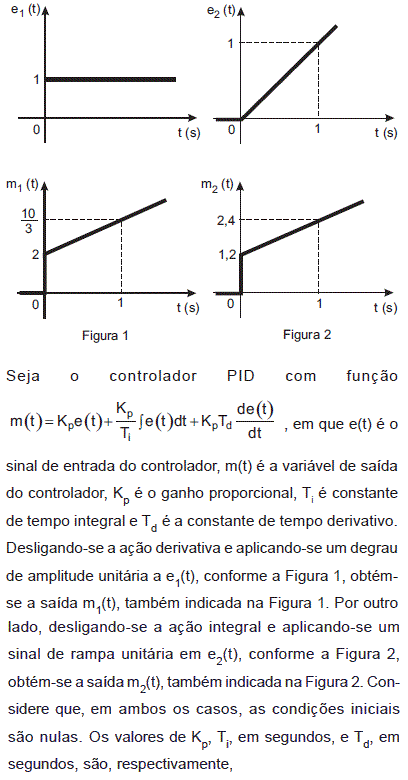

• A. 0,5, 1 e 0,6
• B. 0,5, 1,6 e 0,8
• C. 1, 2 e 1,6
• D. 2, 0,5 e 0,6
• E. 2, 1,5 e 0,6

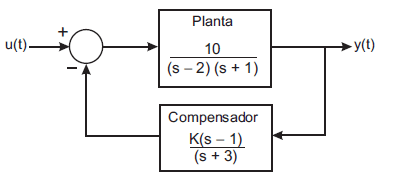

Considere o sistema de controle em malha fechada ilustrado na figura acima, onde K > 0 representa o ganho a ser ajustado no compensador. Pelo compensador adotado e levando-se em conta o diagrama do lugar das raízes (root locus) desse sistema, conclui-se que o sistema será

• A.

  estável para qualquer valor de K > 0.

• B.

  estável, mas somente para K  10.

• C. estável, mas somente para K30.
• D.

  estável, mas somente para

• E.

  instável para qualquer valor de K > 0.

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. Na técnica de controle por PWM com histerese, existem níveis diferentes de comparação de tensão na saída para abrir e fechar a chave entre fonte e carga.

• C. Certo
• E. Errado
