Questões sobre Sistemas de Controle

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. A técnica de controle por PWM com histerese faz que o sinal de chaveamento tenha uma frequência fixa bem estabelecida, reduzindo o ruído sobre a linha.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. Na técnica de controle por PWM com histerese, o controlador tem dificuldade em acompanhar rápidas oscilações de carga.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. São blocos básicos comuns em um controlador PWM de frequência fixa: um relógio de frequência ajustável, um amplificador do erro de tensão na saída, um gerador de forma de onda dente-de-serra e um comparador.

• C. Certo
• E. Errado

A evolução da eletrônica trouxe mudanças significativas nas fontes de alimentação. Hoje, eficientes sistemas de chaveamento de corrente são empregados na estabilização de tensão e no controle de potência entregue a cargas eletrônicas. A respeito dos reguladores de tensão chaveados e lineares, julgue os itens que se seguem.

Na configuração de regulador chaveado esquematicamente apresentado na figura abaixo, se o sinal S é tal que o transistor fica saturado durante 80% do ciclo de chaveamento, então a tensão média sobre a carga R vale aproximadamente 5 Vi, desprezando-se elementos parasitas.

• C. Certo
• E. Errado

O enunciado abaixo se refere às questões de nos 60 e 61.

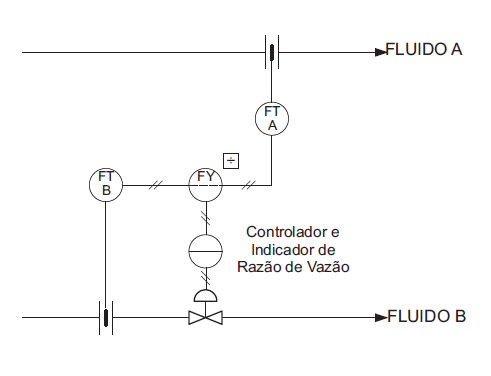

No esquema apresentado na figura, calcula-se a razão entre as vazões dos fluidos A e B por medição individual de cada vazão e envio das mesmas a um relé divisor. A saída do relé alimenta o controlador indicador de razão de vazão, cujo ponto de operação é fixado como a razão desejada. Qualquer variação na razão entre as duas vazões é detectada por este controlador, que manipula a vazão de B para manter o valor desejado da razão.

O que são os elementos primários de vazão indicados na figura pelos símbolos ISA S 5.1?

• A. Placas de Orifício
• B. Rotâmetros
• C. Tubos Venturi
• D. Medidores de vazão do tipo bocal
• E. Medidores de vazão do tipo turbina

O enunciado abaixo se refere às questões de nos 60 e 61.

No esquema apresentado na figura, calcula-se a razão entre as vazões dos fluidos A e B por medição individual de cada vazão e envio das mesmas a um relé divisor. A saída do relé alimenta o controlador indicador de razão de vazão, cujo ponto de operação é fixado como a razão desejada. Qualquer variação na razão entre as duas vazões é detectada por este controlador, que manipula a vazão de B para manter o valor desejado da razão.

Segundo a norma ISA S 5.1, a disposição das letras da identificação do controlador indicador de razão de vazão da figura é

• A. VRC
• B. VFIC
• C. FRC
• D. FRIC
• E. FFIC

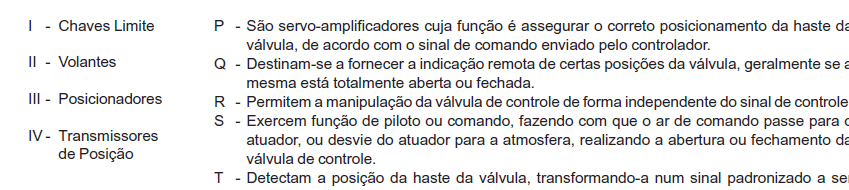

Nas colunas abaixo encontram-se listados os acessórios para válvulas de controle e as descrições das funções destes acessórios.

A associação correta entre as colunas é

• A. I - Q, II - P, III - R, IV - S
• B. I - Q, II - R, III - P, IV - T
• C. I - Q, II - S, III - R, IV - T
• D. I - T, II - S, III - P, IV - Q
• E. I - T, II - R, III - S, IV - P

                                       CONHECIMENTOS ESPECÍFICOS

Analise o circuito a seguir.

Suponha os seguintes valores para os elementos do circuito:

v = 10 volts

 R1 = R3 = R4 = 5 ohms

R2 = 10 ohms

Então, a corrente que circula no resistor R4 é igual a

• A.

  0,1 A.

• B.

  0,5 A.

• C.

  5 A.

• D.

  1 A.

• E.

  10 A.

Uma técnica de controle comumente utilizada na indústria é o controle liga/desliga (on/off). A respeito de características de sistemas de controle dessa natureza, julgue os itens a seguir.

Sistemas que usam este tipo de controle nunca apresentam ciclo limite.

• C. Certo
• E. Errado

Uma técnica de controle comumente utilizada na indústria é o controle liga/desliga (on/off). A respeito de características de sistemas de controle dessa natureza, julgue os itens a seguir.

A histerese do dispositivo de chaveamento permite ajustar a freqüência de oscilação, geralmente observada na variável de saída do sistema.

• C. Certo
• E. Errado
