Questões de Engenharia Eletrônica da Pólo de biotecnologia do Rio de Janeiro (BIO RIO)

O Fator de Potência (FP) é o cosseno do ângulo entre os fasores correspondentes à potência total e a potência ativa, consumida por uma instalação elétrica. O Fator de Potência deve ser o mais próximo de “1”. Uma resolução da Anatel dá, como o limite máximo de uma instalação, um Fator de Potência de 0, 92. Se o FP for menor que 0,92 será cobrado um acréscimo na conta do consumidor de energia elétrica e, assim, há, nesse caso, a necessidade da correção do FP. Se desejamos aumentar o FP de um motor elétrico devemos colocar um:

• A. banco de capacitores em paralelo com o motor.
• B. banco de indutores em paralelo com o motor.
• C. circuito LC em paralelo com o motor.
• D. banco de indutores em série com o motor.
• E. circuito LC em série com o motor.

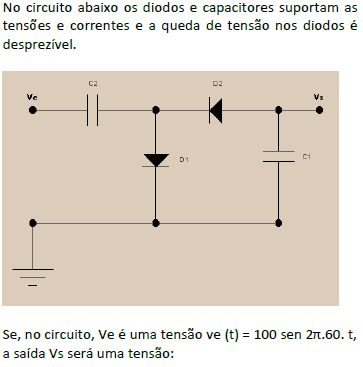

• A. pulsante de 100 Volts de pico.
• B. contínua de 200 Volts negativos.
• C. contínua de 100 Volts.
• D. senoidal de 200 Volts de pico.
• E. contínua, de 100 Volts negativos, somada a uma tensão senoidal de 100 Volts de pico.

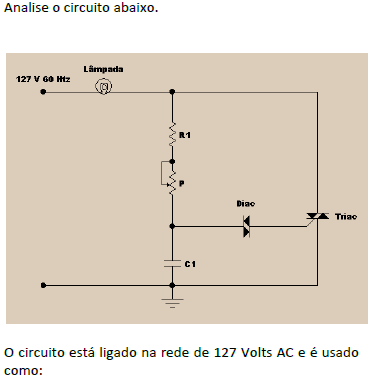

• A. temporizador (Timmer), com tempo para o acendimento da lâmpada controlado pela constante de tempo (RI + P). C1 que dispara o Triac.
• B. controlador da potência na lâmpada, pelo ângulo de disparo do Triac.
• C. minuteria, com tempo para o apagamento da lâmpada controlado pela constante de tempo (RI + P). C1, que dispara o Triac.
• D. oscilador pisca-pisca da lâmpada, usada como sinalização.
• E. controlador da potência na lâmpada, pela variação do ângulo de condução do Triac, controlada pelo potenciômetro P.

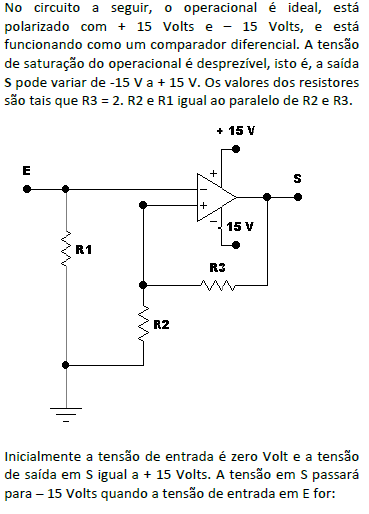

• A. menor que - 10,0 Volts
• B. menor que - 5,0 Volts
• C. maior que + 5,0 Volts
• D. maior que +10,0 Volts
• E. igual a +10,0 Volts.

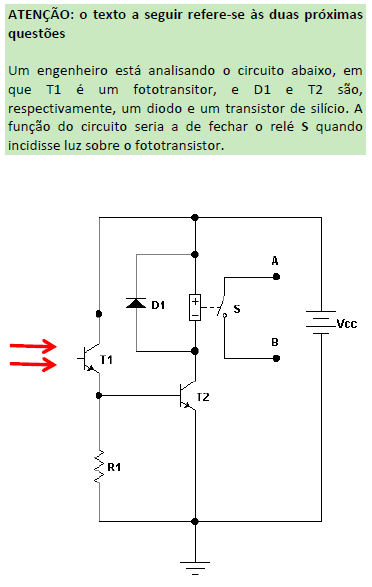

Após análise, o engenheiro concluiu que um circuito com essa topologia poderia funcionar:

• A. se substituísse T1 por um fototransistor PNP.
• B. se polarizasse a base de T1.
• C. se substituísse T2 por um fototransistor PNP.
• D. perfeitamente.
• E. se retirasse R1 do emissor do fototransistor e o colocasse no coletor.

Em relação a esse circuito, o engenheiro teve uma dúvida: para que serve o diodo D1?

• A. não tem nenhuma função porque está polarizado inversamente.
• B. tem a função de proteger o transistor T2 contra sobre tensões quando da abertura do relé S.
• C. tem a função de proteger a bobina do relé contra sobre correntes quando do fechamento do relé S.
• D. tem a função de proteger a fonte Vcc quando do fechamento do relé S.
• E. tem a função de proteger os componente do circuito se ele for alimentado com a tensão Vcc invertida.

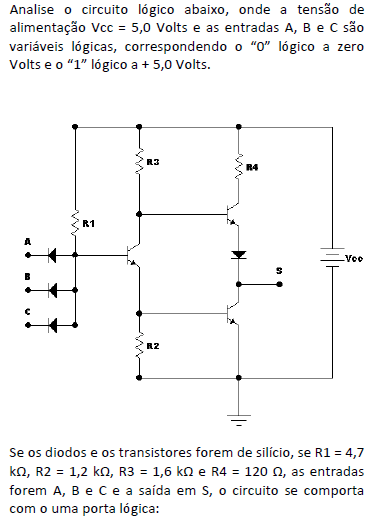

• A. Não E
• B. Não Ou
• C. E
• D. Ou
• E. Ou Exclusivo.

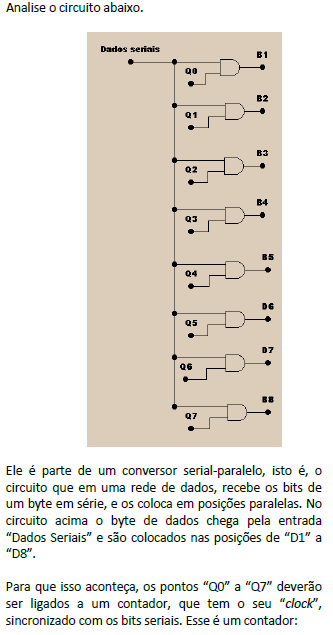

• A. de Johnsson
• B. em anel
• C. decádico
• D. Gray
• E. BCD

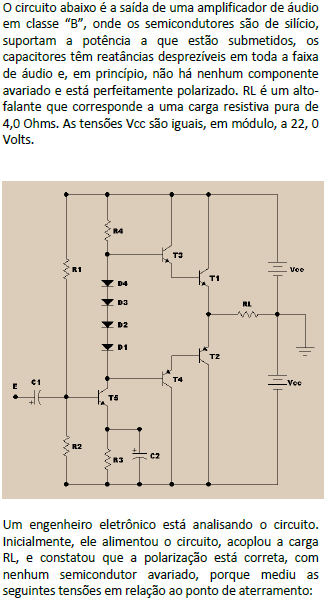

• A. na carga RL = + 11,0 Volts ; na base de T3 = + 22,0 volts; na base de T4 = - 22,0 Volts.
• B. na carga RL= 0,0 Volts; na base de T3 = + 1,4 Volts; na base de T4 = - 1,4 Volts.
• C. na carga RL = + 2, 8 Volts; na base de T3 = + 5,6 Volts; na base de T4 = - 5,6 Volts.
• D. na carga RL = 0,0 Volts; na base de T3 = + 2,8 Volts; na base de T4 = -2,8 Volts.
• E. na carga RL = +1,4 Volts; na base de T3 = - 2,8 Volts; na base de T4 = = 2,8 Volts.

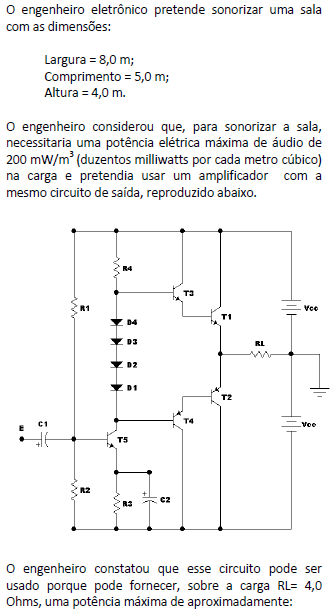

• A. 20 W
• B. 45 W
• C. 70 W
• D. 85 W
• E. 100 W
