Questões de Engenharia Eletrônica da Pólo de biotecnologia do Rio de Janeiro (BIO RIO)

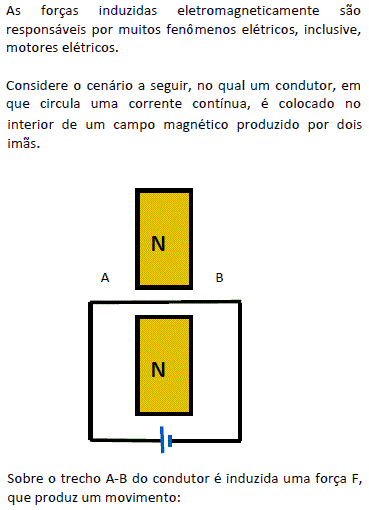

• A. da esquerda para a direita (L-W).
• B. saindo do papel.
• C. de baixo para cima.
• D. de cima para baixo.
• E. da .direita para a esquerda.

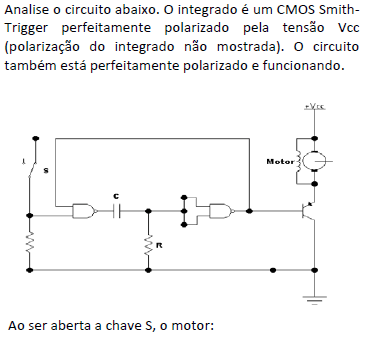

• A. será acionado durante um determinado tempo.
• B. será acionado permanentemente.
• C. que estava funcionando, será desligado durante um determinado tempo.
• D. não será acionado devido ao acoplamento pelo capacitor C.
• E. será acionado enquanto a chave estiver fechada.

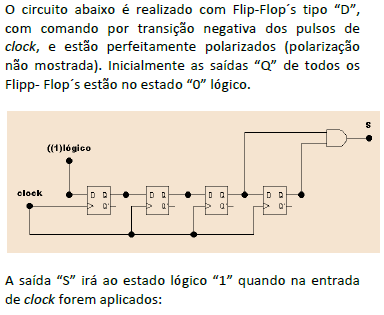

• A. 4 pulsos
• B. 5 pulsos
• C. 6 pulsos
• D. 7 pulsos
• E. 8 pulsos

• A. Ou
• B. Não-Ou
• C. E
• D. Não- E
• E. Ou- Exclusivo.

• A. modulador de amplitude com entrada de áudio no ponto P
• B. temporizador comandado por um pulso no ponto P
• C. modulador PWM (Pulse Width Modulation)
• D. biestável (F-F) tipo T com clock em P
• E. gerador de pulsos retangulares.

• A. PID
• B. Discreto
• C. Numérico
• D. Adaptativo
• E. High Slop (Alta Inclinação)

• A. Meio somador (half-Addser)
• B. Somador Completo (Full-Adder)
• C. Memória do sinal "A"
• D. Medidor da diferença de fase entre "A" e "B"
• E. Temporizador (Timmer) com comando por "A" ou "B".

Supondo-se que um engenheiro esteja diante de uma possibilidade de manter a lucratividade de sua empresa, por meio da elaboração de um projeto que envolva a utilização de solda Pb-Sb, na soldagem dos componentes eletrônicos nas placas de circuitos impressos. Tendo em vista que a solda de Ag (prata) minora os impactos ambientais, apesar de ter custo muito mais elevado, qual das opções abaixo o engenheiro deve selecionar:

• A. Manter o uso do Pb-Sb, visto que o engenheiro eletrônico não é especializado em meio ambiente e, assim, não pode ser responsabilidade por isso.
• B. Manter a solda de Pb-Sb, já que no almoxarifado da fábrica há muita solda desse tipo e o engenheiro deve “vestir a camisa da empresa em que trabalha”.
• C. Substituir pela solda de Ag, que reduz o impacto ambiental apesar de diminuir a lucratividade.
• D. Manter o uso da solda de Pb-Sb porque a equação custo x impacto ambiental deve ser considerada pelo engenheiro, quando a situação financeira da empresa estiver difícil.
• E. Optar por não implementar a montagem dos circuitos impressos, aconselhando o gerente a comprá-los no exterior, mesmo porque são mais baratos, uma vez que, no exterior, é usada a solda de Pb-Sb.
