Questões de Engenharia Eletrônica da Fundação CEFETBAHIA / Centro Federal de Educação Tecnológica da Bahia (CEFETBAHIA)

Referente aos ciclos de instruções dos microprocessadores, o processo que permite o início de uma instrução antes do término da instrução anterior, através da divisão do ciclo de instrução em estágios de realização independentes, é conhecido por

• A.

  Cache.

• B.

  Cluster.

• C.

  Overlap.

• D.

  Pipeline.

• E.

  Overclock.

Em um microprocessador típico, os registradores conhecidos como Contador de instrução e Registrador de instrução servem, respectivamente, para

• A.

  armazenar o endereço de memória da próxima instrução e armazenar a instrução que vai ser executada.

• B.

  contar a quantidade de instruções de uma tarefa e armazenar o endereço de memória da próxima instrução.

• C.

  contar a quantidade de ciclos de processamento de uma instrução e armazenar a instrução decodificada que vai ser executada.

• D.

  contar a quantidade de ciclos de processamento de uma instrução e armazenar o endereço de memória da próxima instrução.

• E.

  controlar o tempo de uso do processador pela instrução e armazenar o endereço de memória da próxima instrução a ser executada.

Tipo de barramento utilizado nos computadores que se conecta ao barramento do sistema por interfaces de controle, geralmente conhecidas por pontes ou bridges, que sincronizam as diferentes velocidades dos barramentos.

A definição acima refere-se ao barramento

• A. FSB.
• B. Local.
• C. de expansão.
• D. de sincronismo.
• E. de entrada e saída.

Dentre as afirmativas abaixo, sobre um projeto de automação industrial, é INCORRETA:

• A.

  O diagrama de malha é um documento destinado à equipe de manutenção e, portanto, pode ser emitido depois da partida da unidade.

• B.

  O diagrama lógico é desenvolvido a partir de uma tabela de causas e efeitos e corresponde ao documento mais importante na configuração de um sistema de proteção.

• C.

  A classificação de área quanto à explosividade tem pouca ou nenhuma influência na especificação de um sistema de controle, se este for instalado em local não classificado.

• D.

  A especificação funcional de um sistema de controle deve descrevê-lo, desde seus critérios básicos e padrões para desenvolvimento de interface operacional até o carregamento e interligação de hardware.

• E.

  A arquitetura de um sistema de automação define o arranjo/topologia das redes de comunicação, devendo, portanto, levar em consideração as limitações dos dispositivos e sistemas de controle que a constituem.

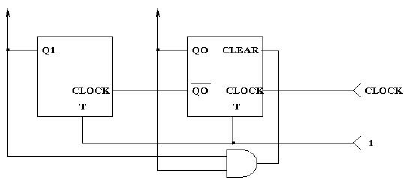

O circuito abaixo é um contador montado com Flip-Flop do tipo T, sendo identificado como um

• A.

  Contador síncrono e crescente.

• B.

  Contador síncrono e decrescente.

• C.

  Contador assíncrono e crescente.

• D.

  Contador assíncrono e decrescente.

• E.

  Contador síncrono e seqüência aleatória.

Das alternativas abaixo, apresenta o resultado correto da operação:

• A.

  (1235)₉ + (345)₉ = (1580)₉

• B.

  (3072)₈ - (465)₈ = (2405)₈

• C.

  (5E01)₁₆ + (ABC1)₁₆ = (F9C2)₁₆

• D.

  (101011100)₂ - (10011)₂ = (10000111)₂

• E.

  (10010011)₂ + (1001111)₂ = (11011111)₂

No circuito abaixo, tem-se um amplificador operacional na configuração de

• A.

  comparador.

• B.

  diferenciador.

• C.

  seguidor de tensão.

• D.

  somador não-inversor.

• E.

  amplificador não-inversor.

O protocolo usado para mapear um nome em um endereço IP é

• A.

  MIB.

• B.

  DNS.

• C.

  CMIP

• D.

  DHCP.

• E.

  SNMP.

O desempenho de redes de computadores com fios depende muito das características elétricas do cabo utilizado. A característica que determina a capacidade de um cabo de transportar um sinal sem distorção é conhecido por

• A.

  Potência.

• B.

  Atenuação.

• C.

  Impedância.

• D.

  Resistência.

• E.

  Capacitância.

A rede que utiliza os cabos de cobre das redes de energia elétrica, para a transmissão de voz, dados e imagens, é

• A.

  PLC.

• B.

  HFC.

• C.

  PDSL.

• D.

  DECT.

• E.

  SCPC.
