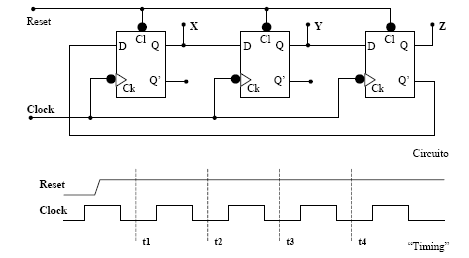

Com base no circuito digital e no "timing" mostrados abaixo, responda as questões 20 e 21.

Considerando que o sinal "RESET" é mantido em nível lógico 1, as seqüências em XYZ voltarão a se repetir após

• A. 1 transição positiva e 5 transições negativas do "clock".
• B. 4 períodos do "clock".
• C. 6 (seis) bordas de descida do "clock".
• D. 8 bordas de subida do "clock".

Se os barramentos de endereço e de dados do Pentium e do 486DX são de 32 bits de largura, significa que ambos podem endereçar

• A.

  até 2⁶⁴ words de memória.

• B.

  até 2³² bytes de memória.

• C.

  um mínimo de 32 x 32 e um máximo de 10³² posições de memória.

• D.

  10³² bytes de memória.

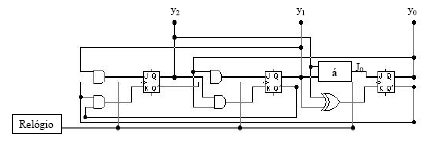

O circuito seqüencial síncrono abaixo deve funcionar como um contador GRAY, cuja contagem deve seguir esta seqüência: y2y1y0=(000, 001, 011, 010, 110, 111, 101, 100, 000,¼).Qual é a porta lógica correta para substituir o bloco á que fornece o valor para J0 do flip-flop mais à direita?

• A.

  1 ₂ y y ₁ (E).

• B.

  y₂ + y₁  (OU Exclusivo).

• C.

  y ₂ + y ₁ (OU).

• D.

  y ₂ + y 1  _{OU Exclusivo negado).

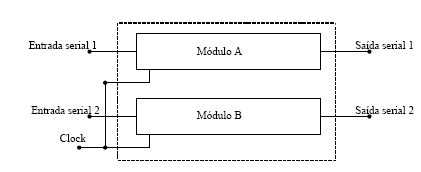

No circuito mostrado abaixo, se os módulos A e B representam registradores seriais síncronos de 8 bits, pode-se afirmar que o circuito funciona como uma memória do tipo

• A. FIFO (primeiro que entra primeiro que sai) de 8 x 2 bits.
• B. LIFO (último que entra primeiro que sai) de 8 x 1 bit.
• C. LIFO de 8 x 2 bit.
• D. RAM (memória de acesso randômico) de 16 x 2 bit.

Um circuito lógico combinacional é implementado por meio de um multiplexador 8x1 como mostrado abaixo.

Pode-se afirmar que a função f( d c b a , , , ) vale 1 somente quando nas linhas de entrada ( d c b a , , , ) o número de 1's é

• A. ímpar.
• B. inferior ao número de 0's.
• C. par.
• D. superior ao número de 0's.

Se A, B, F e X são do tamanho de 1 bit, o circuito que melhor se enquadra na descrição dada pela estrutura Se...Então ... Senão ... FimSe mostrada no quadrado abaixo, é um

• A. mux de 2 para 1 bit.
• B. demux de 1 para 2 bits.
• C. seletor de palavras de 2 bits.
• D. comparador de um bit.

Se 3 contadores binários de 4 bits forem cascateados em série, como mostrado na figura abaixo, o maior número de estados de saída que se poderá obter será:

• A.

  2¹⁰ - 1.

• B.

  2^12 - 1.

• C.

  2¹².

• D.

  3 x 2⁴.

Uma máquina de estado síncrona que apresenta o comportamento dado pelo diagrama de estado abaixo, se implementada com flip-flops tipo D, precisará no mínimo de

• A. 8 flips-flops.
• B. 3 flip-flops e uma porta XOR (OU Exclusivo).
• C. 3 flips-flops e 4 portas inversoras.
• D. 4 flip-flops e uma porta OR (OU).

É correto afirmar:

• A. o barramento ISA, embora tenha sido o primeiro padrão oficial para microcomputadores, ainda hoje é incluído no projeto de algumas placas mães.
• B. nos microcomputadores atuais, os barramentos ISA e PCI são os mais utilizados para transporte de informações de som e imagem.
• C. a tendência atual mostra que o barramento USB substituirá gradativamente os barramentos PCI e AGP.
• D. embora tenha surgido o AGP, o melhor padrão de comunicação serial de dados ainda é o PCI.

A medida que melhor representa o desempenho de um microcomputador é

• A. a quantidade de instruções que podem ser executadas por segundo (em MIPS ou MFLOPS).
• B. a freqüência do "clock" do microprocessador (em MHz ou GHz).
• C. a freqüência do "clock" associada à quantidade de memória endereçável (em GHz e MBytes).
• D. a freqüência do cristal que gera o "clock" do processador (em MHz ou GHz).
