Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

Em circuitos digitais, tri-state refere-se a

• A.

  entradas em curto-circuito.

• B.

  entradas Schmitt-trigger.

• C.

  saídas em curto-circuito com GND.

• D.

  saídas em alta impedância.

• E.

  saídas em coletor aberto.

Considere as afirmações a seguir referentes à comunicação de dados:

I. O modelo OSI (Open Systems Interconnection) de sete camadas é uma descrição abstrata da arquitetura de protocolos de redes de computadores. A camada 7 é chamada de aplicação e a camada 1 é a física.

II. No tipo de transmissão assíncrona os caracteres são enviados um a um, sem controle de tempo entre um e outro, sendo que o início de cada caractere é indicado por um bit de início (Start Bit) e o fim do caractere é indicado por um bit de fim (Stop Bit).

III. Em comunicação digital, a velocidade de transmissão é dada em bps (bits por segundo).

IV. No modo de operação full-duplex a comunicação é bidirecional, porém, os dados não podem ser transmitidos e recebidos ao mesmo tempo por compartilharem o mesmo meio físico.

Está correto o que consta APENAS em

• A.

  I, II e IV.

• B.

  I, III e IV.

• C.

  I, II e III.

• D.

  II, III e IV.

• E.

  III e IV.

Um resistor, cujos anéis têm as cores azul, cinza, marrom e ouro, dissipa 20 W de potência. A corrente que o atravessa vale, aproximadamente,

• A.

  170 mA.

• B.

  120 mA.

• C.

  90 mA.

• D.

  40 mA.

• E.

  10 mA.

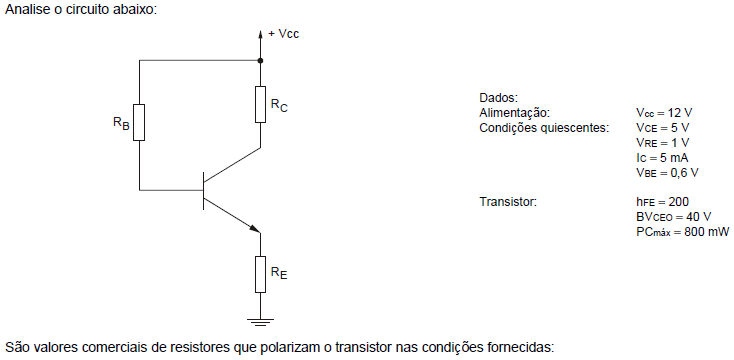

• A.



• B.



• C.



• D.



• E.



A operação (C7)₁₆ + (53)₁₀ resulta em:

• A.

  (D9)₁₆

• B.

  (F3)₁₆

• C.

  (10110110)₂

• D.

  (11011101)₂

• E.

  (11111100)₂

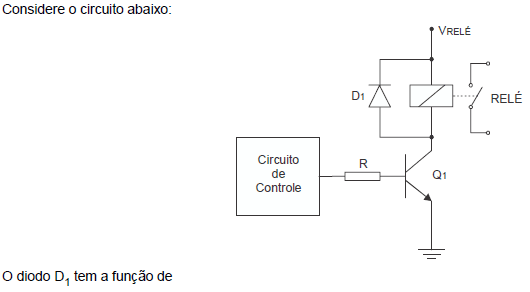

• A.

  retificar a alimentação do relé.

• B.

  acoplar o sinal do transistor ao relé.

• C.

  proteger o relé da inversão da alimentação.

• D.

  proteger o transistor da tensão reversa gerada pela bobina do relé.

• E.

  proteger o transistor da inversão da alimentação.

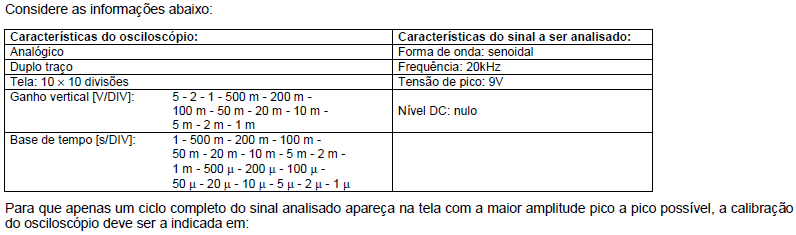

• A.



• B.



• C.



• D.



• E.

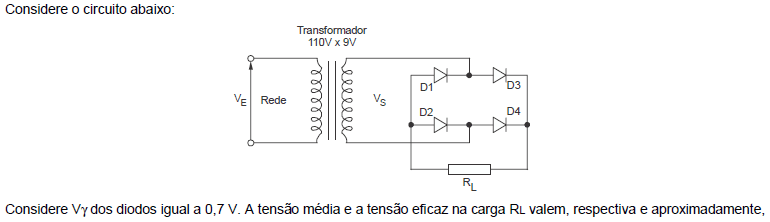

• A.

  4,5 V e 8 V.

• B.

  6 V e 12 V.

• C.

  7,1 V e 8 V.

• D.

  5,3 V e 11,7 V.

• E.

  6,7 V e 12,7 V.

Em uma linha de transmissão forma-se uma onda estacionária cujo ponto de mínimo não é zero. Neste caso,

• A.

  a carga é puramente indutiva.

• B.

  a terminação da linha está em curto.

• C.

  a terminação da linha está aberta.

• D.

  há componente resistiva na carga.

• E.

  a carga é puramente capacitiva.

• A.



• B.



• C.



• D.



• E.
