Um capacitor com reatância XC = 100 Ω, um indutor com reatância XL = 50 Ω e uma resistência R = 50 Ω estão associadas em série. A impedância equivalente vale:

  • A.

  • B.

  • C.

  • D.

  • E.

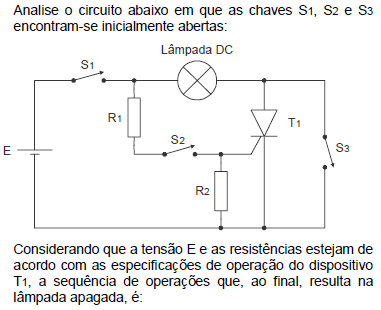

  • A.

    S3 fecha, S2 fecha, S3 abre, S1 fecha, S2 abre.

  • B.

    S3 fecha, S1 fecha, S3 abre, S2 fecha, S2 abre.

  • C.

    S1 fecha, S3 fecha, S2 fecha.

  • D.

    S1 fecha, S2 fecha, S2 abre, S3 fecha, S3 abre.

  • E.

    S1 fecha, S2 fecha, S2 abre.

Um microcontrolador da família 8051, como o 89S52, possui 8k de memória de programa, 256 bytes de memória de dados e tem o pino EA conectado ao VCC através de um resistor de pull-up. Analise as proposições abaixo em relação a este sistema:

I. Possui como endereçamento de memória de programa interna os endereços de 0000H a 3FFFH. Os endereços de 4000H a FFFFH ficam disponíveis para endereçamento de memória de programa externa.

II. Os endereços de 00H a 7FH da memória de dados interna são acessíveis pelos modos de endereçamento direto e indireto enquanto que, os endereços de 80H a FFH são acessíveis somente pelo modo de endereçamento indireto.

III. Pode-se utilizar a instrução MOVX para acesso à memória de dados externa.

IV. A instrução MOVC fica disponível apenas para acesso a memória de programa interna.

São corretas APENAS as proposições

  • A.

    I e II.

  • B.

    I e III.

  • C.

    II e III.

  • D.

    II, III e IV.

  • E.

    III e IV.

Deseja-se implementar uma interface transistorizada para acionar um motor de passo de seis fios (duas bobinas com center-tap) a partir de um microcontrolador. Considerando que a capacidade de corrente de cada port de saída do microcontrolador é de 800 μA, que os transistores da interface operarão como chave e que as bobinas do motor de passo operam com corrente de 0,8 A, é necessário que cada transistor da interface seja

  • A.

    de efeito de campo.

  • B.

    de sinal de baixa potência.

  • C.

    do tipo Schottky.

  • D.

    de unijunção.

  • E.

    do tipo Darlington.

  • A.

    1,7 kW.

  • B.

    1,2 kW.

  • C.

    0,8 kW.

  • D.

    0,5 kW.

  • E.

    0,2 kW.

Sobre um circuito RLC, que se encontra em ressonância, é correto afirmar que

  • A.

    R é o parâmetro que determina a frequência de ressonância.

  • B.

    a potência ativa é igual a potência reativa.

  • C.

    a impedância complexa é zero.

  • D.

    a fase da corrente em relação à tensão é 90°.

  • E.

    o circuito não dissipa potência.

  • A.

    60Hz e 45°.

  • B.

    377Hz e 60°.

  • C.

    60Hz e 60°.

  • D.

    60Hz e 30°.

  • E.

    120Hz e 90°.
