Questões de Engenharia Eletrônica da Instituto Brasileiro de Formação e Capacitação (IBFC)

Assinale a alternativa que apresenta o tipo de ensaio que se refere o texto abaixo. Este ensaio ocorre quando o motor da máquina elétrica gira sem qualquer carga externa acoplada ao seu eixo. Na máquina de indução, consiste em aplicar a tensão nominal nos terminais do estator e medir essa tensão, a corrente de linha resultante e a potência ativa total fornecida à máquina. Com esses parâmetros, é possível verificar as perdas relacionadas e a potência reativa das máquinas.

• A. Ensaio a vazio
• B. Ensaio de rotor bloqueado
• C. Ensaio de curto circuito
• D. Ensaio de circuito aberto
• E. Ensaio de máxima corrente indutiva

Um dos métodos de acionamento mais populares para motores trifásicos assíncronos é a partida estrelatriângulo (Y/Δ). Analise as afirmativas a seguir sobre as condições para a realização desse tipo de acionamento.

I. Para partida estrela-triângulo, é fundamental que o motor tenha a possibilidade de ligação em dupla tensão; para isso, são necessários seis terminais na caixa de ligação.

II. O motor deve ser ligado de forma que o máximo de sua carga seja atingida, para que após um intervalo de tempo, sua ligação seja comutada para triângulo (alteração nas fases), onde a velocidade diminui, nos valores pré-estabelecidos.

III. Ligando-se o motor durante a partida em estrela e na tensão nominal para a configuração triângulo, temos uma tensão reduzida sobre os enrolamentos do motor, resultando em menor corrente e menor velocidade de partida.

IV. O uso da partida estrela-triângulo deve ser bem estudado, pois, dependendo do conjugado resistente de carga e de tempo de comutação para triângulo, a corrente poderá elevar-se excessivamente durante a comutação, o que perderia o propósito de tal modo de partida.

Assinale a alternativa correta.

• A. Todas as afirmações são verdadeiras
• B. Somente as informações I e III são verdadeiras
• C. Somente as afirmações II e III são verdadeiras
• D. Somente as afirmações III e IV são verdadeiras
• E. Somente as afirmações I, III e IV são verdadeiras

Analise atentamente os itens a seguir e assinale a alternativa INCORRETA.

• A. Transformadores são dispositivos que convertem tensão e, consequentemente, corrente através de dois enrolamentos montados em um núcleo magnético fechado
• B. O enrolamento das bobinas que recebem energia da fonte elétrica monofásica é denominado enrolamento primário, e o enrolamento ao qual a carga é conectada, enrolamento secundário
• C. O transformador é dito abaixador quando a potência reativa no primário é maior que a do secundário, no caso contrário, é denominado elevador
• D. O transformador utilizado na transmissão e na distribuição de energia é denominado transformador de potência
• E. O número de espiras das bobinas que compõem cada um dos enrolamentos estabelece a relação entre as tensões internas desses enrolamentos

Assinale a alternativa correta que melhor define fator de demanda de um sistema de distribuição de energia elétrica.

• A. É a relação entre as demandas médias e máximas do sistema, correspondentes a um período de tempo
• B. É a relação entre a sua demanda máxima, no intervalo de tempo considerado, e a carga nominal ou instalada do elemento considerado
• C. É a relação entre a demanda máxima do sistema, em um período de tempo e sua capacidade de operação em valores rms
• D. É a relação entre valores médio e máximo da potência dissipada em períodos, num intervalo de tempo determinado
• E. É a relação entre os valores consumidos entre a máxima e mínima carga, levando em consideração a demanda do sistema em inércia

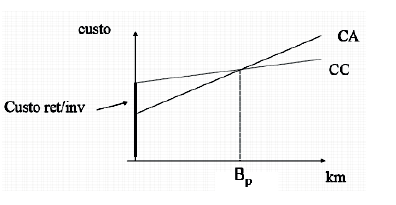

Na literatura técnica disponível, muito se discute sobre as vantagens e desvantagens de se transmitir energia na modalidade Alternada ou Contínua. Avalie o gráfico a seguir, sob a ótica dos últimos 30 anos e assinale a alternativa que descreve corretamente o Break Even Point (Bp) apresentado no gráfico

O ponto (Bp) na abscissa é o descrito na alternativa:

• A. 1.000
• B. 100
• C. 10.000
• D. 3.000
• E. 200

A qualidade de energia em uma determinada seção do sistema elétrico é adversamente afetada por uma ampla variedade de distúrbios. Assinale a alternativa que apresenta qual distúrbio associado à qualidade de energia elétrica está INCORRETO.

• A. Transitórios
• B. Variação de tensão de curta duração
• C. Inversão de fases em tempo determinado
• D. Desequilíbrio
• E. Distorções da forma de onda

Aterramento é a ligação ou a instalação com a terra, com o objetivo de estabelecer uma referência para a rede elétrica permitir o fluxo para a terra de correntes elétricas de naturezas diversas. Nas instalações elétricas, são considerados dois tipos básicos de aterramento, são eles:

• A. o aterramento perimetral, que consiste na ligação a grandes isolantes e o aterramento estático, que consiste na ligação a barramentos esféricos
• B. o aterramento funcional, que consiste na ligação à terra de um dos condutores do sistema (geralmente ao neutro), e o aterramento de proteção, que consiste na ligação à terra das massas e dos elementos condutores estranhos à instalação, protegendo contra choques elétricos por contato direto
• C. o aterramento direto, que consiste na ligação à terra de um dos condutores menos carregados do sistema, e o aterramento indireto, que consiste na ligação à terra por meio de telas de condução
• D. o aterramento geral, que consiste na ligação de cargas junta estrutura predial onde as cargas consumirão as descargas elétricas, e aterramento parcial, que consiste na ligação geral subdividida em blocos por andares de estrutura predial
• E. O aterramento básico, que consiste na ligação à terra por meio de blocos cerâmicos, e o aterramento complexo que consiste na ligação à terra por meio de tarugos de titânio

Assinale a alternativa CORRETA.

• A. Os dispositivos de proteção são especificados pelos fabricantes com determinada capacidade de ruptura, de acordo com a tensão de serviço. Essas capacidades de ruptura são ditadas pelas correntes de curto circuito presumíveis, capazes de suportar sem sofrer avarias
• B. Dispositivos de proteção são todos os equipamentos cuja finalidade é apenas preservar a integridade física de equipamentos industriais e seu valor agregado
• C. Um dispositivo só é considerado de proteção se contemplar partes compostas por materiais isolantes, os quais têm a função de isolar seus contatos de campos magnéticos
• D. Os dispositivos de proteção, de acordo com a ISO/ IEC-510, recomendam que as instalações devem ser protegidas por dispositivos distintos tipo DR (Dispositivo Diferencial-Residual), instalados no fim da rede elétrica
• E. Se a instalação for equipada por para-raios para escoamento de sobre tensões de origem estática, estes devem atuar previamente aos limitadores de tensão

Assinale a alternativa INCORRETA.

• A. Quando um dispositivo seccionar todos os condutores vivos de um circuito com mais de uma fase, o seccionamento do condutor neutro deve ser efetuado após ou ao mesmo tempo que os dos condutoresfase e o condutor neutro deve ser religado antes ou efetivamente ao mesmo tempo que os condutores-fase
• B. Em um circuito com mais de uma fase, não devem ser inseridos dispositivos de seccionamento no condutor neutro
• C. Em circuitos monofásicos, não devem ser inseridos dispositivos de seccionamento unipolares no condutor neutro a menos que seja previsto, a montante, um dispositivo DR (Dispositivo à corrente diferencial-residual)
• D. Chaves de faca com porta-fusíveis são dispositivos de proteção e interrupção simultânea de circuitos com um, dois ou três polos
• E. Todos dispositivos de seccionamento devem contemplar sinalização luminosa e sonora que desperte a atenção para o caso de seu mau uso ou problemas de instalação

Os sistemas de Multiplexação por Divisão de Tempo (TDM – Time Division Multiplex) usam modulação pulsada para os canais individuais, normalmente PCM (Pulse Code Modulation). Assinale a alternativa que contém as afirmações corretas relativas ao sistema TDM.

• A. Fornecem até 30 canais de voz (padrão EUA) ou 30 canais de voz (padrão CCITT, adotado no Brasil) sobre um par telefônico
• B. Fornecem até 30 canais de voz (padrão EUA) ou 24 canais de voz (padrão CCITT, adotado no Brasil) sobre um par telefônico
• C. Fornecem até 244 canais de voz (padrão EUA) ou 330 canais de voz (padrão CCITT, adotado no Brasil) sobre um par telefônico
• D. Fornecem até 24 canais de voz (padrão EUA) ou 30 canais de voz (padrão CCITT, adotado no Brasil) sobre um par telefônico
• E. Fornecem até 26 canais de voz (padrão EUA) e 26 canais de voz (padrão CCITT, adotado no Brasil) sobre um par telefônico, sendo os sistemas idênticos
