Questões de Engenharia Eletrônica da Instituto Brasileiro de Formação e Capacitação (IBFC)

Os Flip-fl ops podem ter arranjos para diversas fi nalidades. Por exemplo, na modalidade de contador, o tipo Contador assíncrono também é conhecido como se descreve na alternativa:

• A. JLK
• B. Astável
• C. Monoestável
• D. Ripple
• E. Biestável

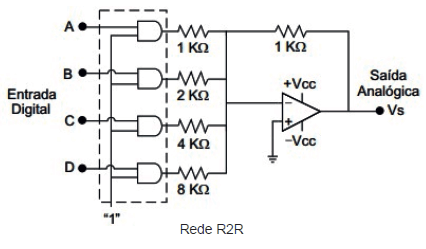

O circuito abaixo representa um conversor Digital- Analógico com chave seletora digital, qual é a expressão que representa a saída Vs:

• A. Vs=-((V.1k)/R)*(A+(B/2)+(C/4)+(D/8))
• B. Vs=-((V.2k)/R)*(A+(B/2)+(C/4)+(D/8))
• C. Vs=-((V.4k)/R)*(A+(B/2)+(C/4)+(D/8))
• D. Vs=-((V.8k)/R)*(A+(B/2)+(C/4)+(D/8))
• E. Vs= ((V/R)*(A+(B/3)+(C/4)+(D/8))

Os circuitos lógicos podem ser ligados uns nos outros formando blocos lógicos, porém deve ser observado o FAN-OUT (feixe de saída) que estipula o limite dessas ligações. Assinale a alternativa que indica o que pode acontecer se este limite for excedido.

• A. Se esse fator for excedido na ligação da saída de um bloco às entradas de outros, os limites máximos de corrente serão ultrapassados, porém nada acontece, pois se trata de circuito digital
• B. Se esse fator for excedido na ligação da saída de um bloco às entradas de outros, devem ser usados capacitores para compensar a perda
• C. Se esse fator for excedido na ligação da saída de um bloco às entradas de outros, devem ser usados circuitos ativos para compensar a perda
• D. Se esse fator for excedido na ligação da saída de um bloco às entradas de outros, os limites máximos de corrente serão ultrapassados, acarretando principalmente a queda do nível 1 de saída
• E. Se esse fator for excedido na ligação da saída de um bloco às entradas de outros, deve ser aumentada a tensão de alimentação para compensar a perda

VHDL é uma linguagem para descrever sistemas digitais padronizada pelo IEEE, criada durante o programa VHSIC do governo americano, iniciado em 1980. Teve sua origem dada pela necessidade de documentar o funcionamento de ASICs, e posteriormente foram criados simuladores e sintetizadores capazes de interpretar essa linguagem. Assinale a alternativa que NÃO representa característica da linguagem VHDL.

• A. Uma entidade de projeto, ou design entity, pode representar desde uma simples lógica a um sistema completo
• B. A declaração da entidade define a interface entre a entidade e o ambiente exterior
• C. A arquitetura contém a especificação das relações entre as entradas e saídas de uma entidade
• D. A simulação de uma entidade de projeto só pode ser executada após a sua compilação
• E. Essa arquitetura não permite ser descrita por meio de uma interligação de componentes

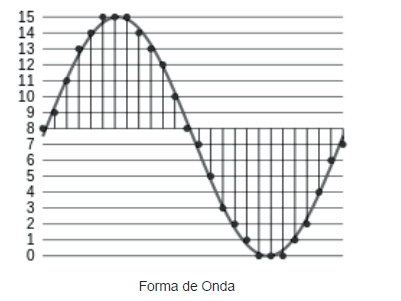

 O gráfico abaixo mostra uma modulação por pulso. Assinale a alternativa correta.

• A. É feita uma tomada de amostra por período da portadora e o trem de pulsos dessa tomada de amostras pode ser feito a intervalos de tempo aleatórios sem se preocupar com a informação, caracterizando perfeitamente o sinal de informação
• B. É feita uma tomada de amostras do sinal de informação (ou sinal modulante) por parte da portadora. O trem de pulsos e essa tomada de amostras devem ser feitas a intervalos de tempo tais que caracterizem perfeitamente o sinal de informação, o que chamamos de “Teorema da Amostragem”
• C. Qualquer amostra caracteriza um sinal modulante por parte da portadora. Não é necessário ser feita a intervalos de tempo tais que caracterizem o sinal de informação, dando origem a um conversor D/A
• D. É feita uma tomada de amostras do sinal analógico a cada período caracterizando perfeitamente o sinal de informação, salientando que a técnica é válido apenas para sinais senoidais
• E. Sempre que temos uma senóide e somente se, uma tomada de amostras do sinal de informação (ou sinal modulante) por parte da portadora trem de pulsos essa tomada de amostras deve ser feita a intervalos de tempo tais que caracterizem perfeitamente o sinal de informação

Num sistema de telecomunicações o período de uma portadora senoidal vale 10 nano segundo. Sabe-se que cada período desta portadora carrega o equivalente a 1 bit de dados. Com base nesta condição a largura de banda deste sistema é aproximadamente o descrito na alternativa:

• A. 10,00 GBytes/s
• B. 1,25 GBytes/s
• C. 8,50 GBytes/s
• D. 2,25 GBytes/s
• E. 12,50 GBytes/s

O oscilador Hartley da figura a seguir, pode ser usado como oscilador local independente em um receptor de FM. Para uma adaptação num receptor de sintonia por tensão de referência, o nome do componente que deve ser utilizado para fazer a modificação encontra-se descrito na alternativa:

• A. Diodo retificador
• B. Diodo zener
• C. Capacitor de Poliéster Metalizado
• D. Resistores de precisão, de metal filme
• E. Diodo Varicap

Os sistemas 2,5G utilizam um acesso de rádio melhorado com novas técnicas de modulação e transmissão por pacotes para aumentar a taxa de dados, a eficiência espectral e o desempenho do sistema. Apesar das mudanças necessárias, os sistemas 2,5G são compatíveis com os sistemas 2G e apresentam baixo custo de implementação quando comparados ao despendido na implantação dos sistemas 3G. Assim foi possível se obter melhoras significativas de desempenho sem a necessidade de grandes investimentos.

Os principais sistemas 2,5G oferecidos são:

• A. IS-95B • HSCSD • GPRS
• B. PAL • NTSC
• C. SECAM • BIT-BIT
• D. VOIP • HSCSD • GPS
• E. 9500B • HSCSD • GPRS

Com o uso de um osciloscópio mediu-se o período de uma forma de onda, obtendo o valor de um milissegundo. Com base nesta informação, e sabendo que a velocidade da luz é de 300.000 km/s, o valor frequência calculada encontra-se descrita na alternativa:

• A. Frequência de 11 kHz
• B. Frequência de 111 kHz
• C. Frequência de 110 kHz
• D. Frequência de 1 kHz.
• E. Frequência de 1,555kHz

As memórias são mais um dos principais avanços da eletrônica e, a partir delas, foi possível o armazenamento de dados pelo próprio usuário, o cálculo matemático foi facilitado pelos processadores e mensagens podem ser gravadas e apagadas nos sistemas atuais. Assinale a alternativa que contenha tipo de memória na qual se pode gravar e apagar informações, mantendo-se estas informações mesmo sem energia elétrica que as alimenta:

• A. ROM (Read Only Memory)
• B. PROM (Programmable Read-Only Memory)
• C. RAM (Random Acesseble Memory)
• D. Memória Cash
• E. EPROM (Erasable Progammable Read-Only Memory)
