Sobre transformadores de potencial é incorreto afirmar

• A.

  A tensão nominal primária é a tensão de projeto do transformador de potencial.

• B.

  Os transformadores de potencial apenas podem ser ligados entre fases.

• C.

  O nível de isolamento é a tensão máxima suportada pela isolação dentro das especificações de projeto.

• D.

  São equipamentos que reduzem a tensão do circuito para níveis que os aparelhos de medida suportem.

• E.

  Quando a carga é desconectada do secundário, seus terminais devem ficar em aberto.

Sobre proteção de motores elétricos é incorreto afirmar:

• A.

  Somente fusível protege o motor de sobrecarga contínua.

• B.

  Termostatos com contactor podem ser usados para a proteção de rotor bloqueado.

• C.

  Termostato e relé térmico de sobrecarga com contactor podem ser usados para proteção de variação de freqüência da rede

• D.

  Somente fusível não protege o motor de temperatura ambiente elevada.

• E.

  Relés de subtensão podem ser usados para a proteção de redução da tensão de alimentação.

É correto afirmar sobre os principais elementos constituintes de usinas hidrelétricas:

• A.

  A barragem tem função apenas de represar a água.

• B.

  O ponto de restituição da água é onde se inicia o transporte de água para as turbinas.

• C.

  O local onde estão situadas as turbinas é o ponto de tomada de água.

• D.

  As turbinas transformam a energia mecânica em energia elétrica.

• E.

  Os condutos de adução de água transportam a água da barragem às turbinas

As afirmativas abaixo dizem respeito a dispositivos de manobra em alta tensão:

1. As chaves de aterramento servem para aterrar e curtocircuitar partes da instalação e equipamentos desligados.

2. O acionamento de um interruptor com chave de aterramento incorporada pode ser feito manualmente.

3. Se um disjuntor de potência funcionar a uma tensão menor que a nominal, sua capacidade de interrupção diminui proporcionalmente à tensão de serviço.

4. Os interruptores são chaves que, após a sua abertura, estabelecem uma seção com secionamento não visível a olho nu.

Está(ão) incorreta(s):

• A.

  4, apenas.

• B.

  1 e 2, apenas.

• C.

  2 e 4, apenas.

• D.

  1, 2 e 3, apenas.

• E.

  1, 3 e 4, apenas.

As afirmativas abaixo dizem respeito a redes de distribuição de energia elétrica:

1. A centralização dos transformadores de distribuição é aplicada em redes de distribuição de pequena extensão e grande densidade de carga.

2. A disposição dos transformadores de distribuição de forma não centralizada é indicada para um abastecimento de energia de grande extensão superficial.

3. Os fusíveis NH são utilizados como dispositivos de proteção apenas em redes de distribuição de alta tensão.

4. As linhas de alimentação de alta tensão são abastecidas a partir de subestações dispostas em regiões urbanizadas com grande densidade de consumo.

Estão corretas:

• A.

  1 e 2, apenas.

• B.

  2 e 4, apenas

• C.

  1, 2 e 4, apenas.

• D.

  2, 3 e 4, apenas.

• E.

  1, 2, 3 e 4

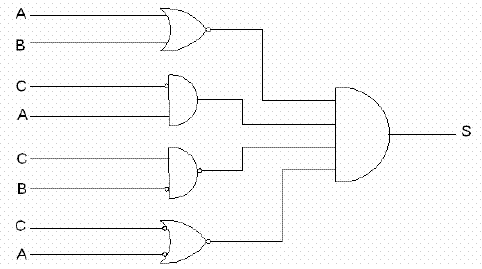

Qual a expressão que representa a saída S do circuito abaixo?

• A.
• B.
• C.
• D.
• E.

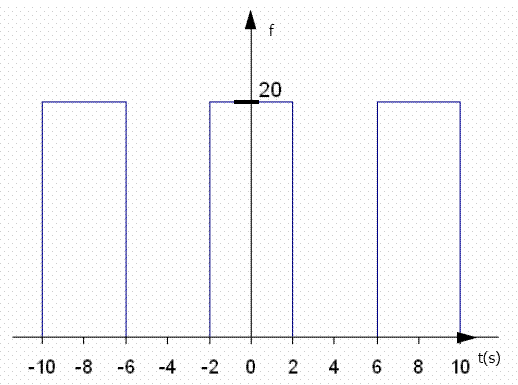

A decomposição em série de Fourier de segunda ordem da função ilustrada no gráfico abaixo é:

• A.
• B.
• C.
• D.
• E.

Assinale a alternativa correta:

• A.

  A classe de resolução de um instrumento é o limite de erro que se tem em qualquer medida realizada com determinado instrumento

• B.

  Exatidão é a menor divisão indicada na escala do instrumento de medida

• C.

  A precisão de um instrumento de medida é caracterizada pelos limites do erro intrínseco e pelos limites da variação na indicação

• D.

  A exatidão de um instrumento indica o afastamento mútuo entre as diversas medidas de uma grandeza em relação à média aritmética dessas grandezas

• E.

  A exatidão está relacionada às características do instrumento e a precisão está ligada à operação do instrumento

Em relação aos erros em instrumentos elétricos de medição, é correto afirmar:

• A.

  Os erros grosseiros podem ser evitados com a repetição dos ensaios pelo mesmo operador do instrumento.

• B.

  Os erros acidentais não são variáveis e estão sujeitos a limitações.

• C.

  Se o valor medido for maior que o valor verdadeiro, o erro é cometido por falta.

• D.

  O erro relativo é a relação entre o erro absoluto e o valor medido.

• E.

  Os erros sistemáticos estão ligados às deficiências do operador do instrumento.

As afirmativas abaixo dizem respeito à análise espectográfica:

1. Se uma grandeza é função do tempo, a variável dependente é o tempo.

2. Espectro é um gráfico que tem como variável independente a freqüência ou a velocidade angular.

3. No espectro de amplitudes são mostrados apenas os valores de pico a pico das componentes harmônicas de uma função.

4. O espectro de fases é um gráfico que mostra as fases das cossenóides dos harmônicos de uma função.

Estão corretas:

• A.

  1 e 2, apenas.

• B.

  2 e 3, apenas.

• C.

  2 e 4, apenas

• D.

  1, 2 e 3, apenas.

• E.

  2, 3 e 4, apenas.
