Em instalações elétricas de baixa tensão, segundo a norma ABNT NBR 5410, a corrente de projeto, utilizada no critério de dimensionamento da bitola do condutor segundo sua capacidade máxima de condução de corrente, leva em conta a corrente nominal do circuito que será energizado por esses condutores. Sobre essa corrente utilizada no projeto, é correto afirmar que ela

• A.

  independe de quaisquer fatores externos, sendo usada diretamente para o cálculo da bitola do condutor.

• B.

  deve ser alterada por fatores multiplicativos, dependendo da cor utilizada no revestimento de cada condutor.

• C.

  deve ser alterada por fatores multiplicativos de acordo com o modo de instalação dos condutores (em alvenaria, calha, eletroduto, etc.), de acordo com a presença de outros condutores energizados dentro do mesmo local de instalação e de acordo com a temperatura ambiente típica da instalação.

• D.

  deve permanecer inalterada, independentemente da tensão nominal aplicada ao circuito.

• E.

  deve ser alterada por fatores multiplicativos, caso os circuitos sejam instalados no mesmo eletroduto, juntos de cabos de telefonia, cabos de rede de computadores e cabos para-raio.

Considere as seguintes frequências em um motor síncrono trifásico:

f₁ = frequência das correntes no enrolamento do estator;

f₂ = frequência das correntes no enrolamento do rotor;

f_r = frequência de rotação da carcaça do rotor.

A expressão que atrela as 3 frequências é:

• A.

  f_r = f₁ + f₂.

• B.

  f_r = f₁ - f₂.

• C.

  f_r = f₁ * f₂

• D.

  f_r = (f₁ + f₂)²

• E.

  f_r = 2 * (f₁ + f₂).

Assinale a alternativa correta a respeito dos conceitos básicos de luminotécnica.

• A.

  Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• B.

  Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• C.

  Lux é a unidade utilizada para medir o fluxo fluminoso. Uma medida de 1,0 [lux] corresponde à quantidade de luz que está contida dentro de um cone de 1,0 esferorradiado.

• D.

  Lux é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lux] corresponde à incidência perpendicular de 1,0 [lúmen] de fluxo luminoso em uma superfície de 1,0 [m²].

• E.

  Lúmen é a unidade utilizada para medir o nível de iluminamento. Uma medida de 1,0 [lúmen] corresponde à incidência perpendicular de 1,0 [lux] de fluxo luminoso em uma superfície de 1,0 [m²].

Sobre motores síncronos trifásicos (de alta ou baixa velocidade), é correto afirmar que

• A.

  o escorregamento é grande.

• B.

  o fator de potência é sempre baixo.

• C.

  o rendimento médio é superior a 90%.

• D.

  o torque de partida é de 180% do valor normal.

• E.

  só podem ser utilizados em aplicações de baixa potência.

A respeito das manutenções preditiva, preventiva e corretiva, assinale a alternativa correta.

• A.

  Manutenção corretiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, baseada no tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, quando necessário.

• B.

  Manutenção preventiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, baseada no tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, quando necessário.

• C.

  Manutenção preditiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos para realizar o reparo e a substituição de partes do sistema.

• D.

  Manutenção corretiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, mas ajustáveis, baseada no monitoramento contínuo do tempo de vida dos componentes do sistema, de forma a verificar seu estado e realizar seu reparo e substituição, apenas quando necessário.

• E.

  Manutenção preventiva é uma metodologia programada de manutenção, com períodos pré-estabelecidos, mas ajustáveis, baseada no monitoramento contínuo do tempo de vida dos componentes do sistema, de forma a utilizá-los ao máximo, até sua quebra ou perda.

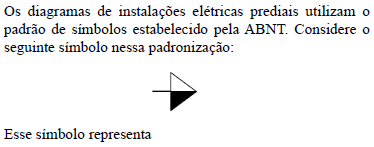

• A.

  uma tomada baixa a 30 cm do piso.

• B.

  uma tomada média a 120 cm do piso.

• C.

  um interruptor simples bipolar.

• D.

  um interruptor simples de uma seção.

• E.

  um ponto de conexão de terra.

Assinale a alternativa correta a respeito de relés eletromecânicos e relés de estado sólido.

• A.

  Um relé de estado sólido é um dispositivo eletrônico que não possui contatos móveis, responsável pelo acionamento controlado de uma carga externa, conforme um sinal lógico de controle enviado por outro dispositivo.

• B.

  Um relé de estado sólido é um dispositivo eletromecânico com contatos móveis, responsável pelo acionamento controlado de uma carga externa, conforme um sinal lógico de controle enviado por outro dispositivo.

• C.

  Um relé eletromecânico é um dispositivo que não possui contatos móveis, responsável pelo acionamento controlado de uma carga externa, conforme um sinal lógico de controle enviado por outro dispositivo.

• D.

  Um relé de estado sólido é um dispositivo eletromecânico encapsulado em uma caixa estanque para utilização em ambientes classificados, com atmosfera explosiva.

• E.

  Um relé eletromecânico é um dispositivo eletrônico digital, com partes móveis, capaz de controlar uma carga externa gradualmente, ou seja, administrando a tensão ou corrente elétrica à carga de forma controlada, mediante um sinal externo de controle.

Em instalações elétricas de baixa tensão são utilizados os Dispositivos Diferencial-Residual (DR) que podem ser de dois tipos. O DR do tipo interruptor provoca a abertura dos próprios contatos quando ocorre uma

• A.

  corrente de fuga à terra.

• B.

  falta.

• C.

  sobrecarga.

• D.

  sobrecorrente.

• E.

  sobretensão.

Um IED, ou Intelligent Electronic Device, consiste em um equipamento digital, microprocessado, capaz de executar tarefas de proteção e automação de um sistema elétrico em tempo real. Esse equipamento foi conectado a um computador pessoal por meio de uma interface padrão EIA RS-232C. Essa interface é

• A.

  um canal de comunicação paralelo multi-ponto, que permite que um software executado no computador pessoal possa se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• B.

  um canal de comunicação serial, que permite que um software executado no computador pessoal possa se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• C.

  uma porta de rede Ethernet, capaz de se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• D.

  um canal de alimentação do IED, para que esse possa ser energizado pelo computador pessoal e passe a funcionar na proteção de seu sistema elétrico.

• E.

  responsável por sincronizar o relógio interno do IED a uma base de tempo sincronizada por GPS, com precisão de nanossegundos, utilizando um protocolo denominado timecode IRIG-B.

Em projetos de iluminação, a NBR 5413 recomenda que o nível de iluminação para ambientes em que são realizadas atividades visuais com precisão, por exemplo, trabalhos com desenhos, deve ser, em Lux, de

• A.

  250 a 500.

• B.

  500 a 1 000.

• C.

  1 000 a 2 000.

• D.

  2 000 a 3 000.

• E.

  3 000 a 4 000.
