Questões de Engenharia Eletrônica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

Um acionamento eletrônico para motores possui um rendimento de 90,0 [%]. Esse acionamento é responsável por administrar a energia da rede elétrica para a movimentação de um motor que, por sua vez, está ligado a uma carga mecânica que demanda 5,0 [kW] de potência no seu eixo para seu funcionamento. Sabendo que o motor possui um rendimento de 80,0 [%], a potência absorvida da rede elétrica para funcionamento do conjunto carga + motor + acionamento é, aproximadamente:

• A.

  1,0 [kW].

• B.

  5,0 [kW].

• C.

  10,0 [kW].

• D.

  3,5 [kW].

• E.

  7,0 [kW].

Um voltímetro da classe de precisão 2,5, com escala graduada de 0 a 300 V, foi utilizado para a realização de uma medida, obtendo-se o valor de 110 V. Sobre o valor medido por esse instrumento, é correto afirmar que

• A.

  é, no máximo, 115 V.

• B.

  é, no mínimo, 107,5 V.

• C.

  o erro da medição é de ± 2,5 V.

• D.

  se encontra na faixa de 110 ± 5 V.

• E.

  se encontra na faixa de 102,5 a 117,5 V.

A four poles, three-phase, doubly-feed induction motor has its rotor winding terminals left unconnected. A three-phase symmetrical power source, with 220,0 [V] and 60,0 [Hz], is suddenly connected to the machine stator electrical terminals at standstill, resulting in line currents with 5,0 [A] of magnitude, lagging the stator voltages for almost 90,0 degrees in each phase.

• A.

  assíncrona de 4 polos, duplamente alimentada, com seus terminais de acesso ao rotor, deixados desconectados ou em vazio. A máquina permanece parada, com correntes de 5,0 [A] de magnitude, atrasadas das tensões do estator em quase 90 graus.

• B.

  síncrona de 4 polos, duplamente alimentada, com seus terminais de acesso ao rotor, deixados desconectados ou em vazio. A máquina permanece parada, com correntes de 5,0 [A] de magnitude, atrasadas das tensões do estator em quase 90 graus.

• C.

  assíncrona de 4 polos, duplamente alimentada, com seus terminais de acesso ao rotor, deixados em curto circuito. A máquina permanece em velocidade nominal, com correntes de 5,0 [A] de magnitude, atrasadas das tensões do estator em quase 90 graus.

• D.

  assíncrona de 4 polos, duplamente alimentada, com seus terminais de acesso ao rotor, deixados desconectados ou em vazio. A máquina permanece parada, com correntes de 5,0 [A] de magnitude, adiantadas das tensões do estator em quase 90 graus.

• E.

  síncrona de 4 pares de polos, duplamente alimentada, com seus terminais de acesso ao rotor, deixados em curto circuito. A máquina permanece parada, com correntes de 5,0 [A] de magnitude, adiantadas das tensões do estator em quase 90 graus.

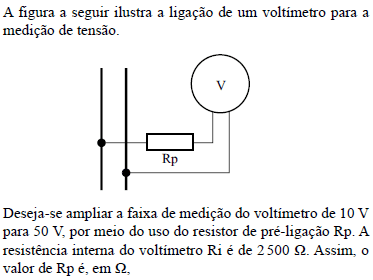

• A.

  1 000.

• B.

  2 500.

• C.

  5 000.

• D.

  10 000.

• E.

  12 500.

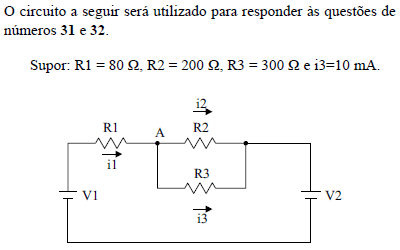

Sobre o circuito, é correto afirmar que

• A.

  i1 = 25 mA e V1 = 10 V.

• B.

  i1 = 25 mA e VA = 10 V.

• C.

  i2 = 15 mA e V2 = 5 V.

• D.

  V1 – V2 = 10V e i2 = 1,5.i3.

• E.

  V1 – V2 = 5V e i1 = 2,5.i3.

Um chuveiro elétrico possui potência 4 000 W. Ele é utilizado por 12 minutos por dia, e após 30 dias, ele foi responsável por R$ 6,00 na conta de luz. O custo do kWh é, em R$,

• A.

  0,10.

• B.

  0,15.

• C.

  0,20.

• D.

  0,25.

• E.

  0,30.

Sobre a resistência equivalente do circuito, é correto afirmar que o seu valor

• A.

  é de 100 Ω, e a potência nela dissipada não pode ser calculada, pois V1 não foi fornecido.

• B.

  é de 200 Ω, e a potência nela dissipada é de 0,125 W.

• C.

  é maior do que 100 Ω, e a potência nela dissipada é de 125 W.

• D.

  é menor do que 200 Ω, e a potência nela dissipada não pode ser calculada, pois V1 e V2 não foram fornecidos.

• E.

  está entre 50 Ω e 300 Ω, e a potência nela dissipada não pode ser calculada, pois ou V1 ou V2 teria que ser fornecido.

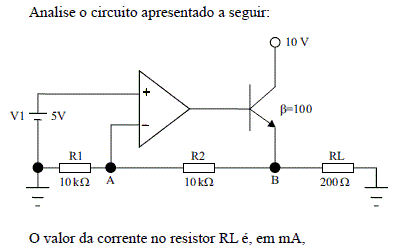

• A.

  10.

• B.

  50.

• C.

  100.

• D.

  150.

• E.

  200.

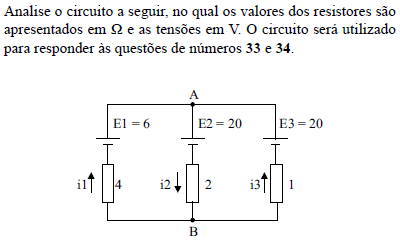

As correntes i1, i2 e i3 são, respectivamente, em ampères:

• A.

  –3, –1, 2.

• B.

  1, 2, 3.

• C.

  2, –1, –3.

• D.

  3, 1, –2.

• E.

  3, 1, 2.

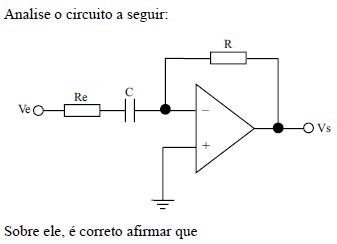

• A.

  a sua frequ¨ºncia de corte ¨¦ dada por 1/(2¦ÐRC).

• B.

  caso a frequ¨ºncia do sinal Ve >> frequ¨ºncia de corte, o circuito se comportar¨¢ como um amplificador não inversor.

• C.

  o circuito apresentar¨¢ o comportamento de um circuito diferenciador se a frequ¨ºncia de Ve << frequ¨ºncia de corte.

• D.

  o circuito apresentar¨¢ o comportamento de um circuito integrador se a frequ¨ºncia de Ve < frequ¨ºncia de corte.

• E.

  o circuito apresentar¨¢ o comportamento de um circuito integrador se a frequ¨ºncia de Ve >> frequ¨ºncia de corte.
