Com relação à situação acima apresentada, julgue os itens seguintes.
Caso o sinal PCM indicado na figura tenha de ser transmitido por um canal passa-faixa de largura de banda igual a 1 MHz, por meio de uma portadora modulada QPSK, com eficiência espectral igual a 2 bps/Hz, então esse sinal poderá ter taxa de transmissão igual a 3 Mbps.

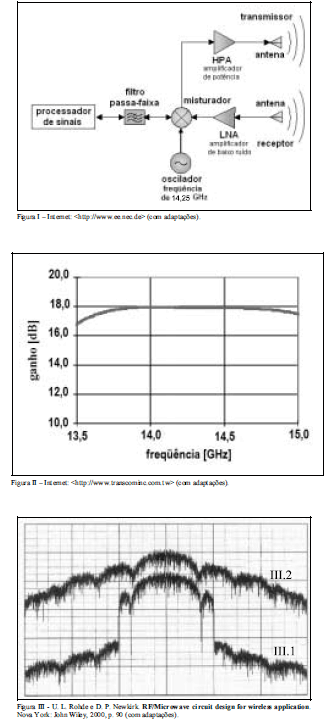

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Sabendo que o HPA foi projetado com base nas especificações de potência e banda de freqüências de transmissão do subsistema, é correto concluir que a banda do sinal transmitido pode ser superior a 500 MHz.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
A curva mostrada na figura II pode ser corretamente obtida utilizando-se um analisador de redes escalar.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Para permitir que o subsistema possa transmitir um sinal modulado com a maior banda possível e minimizar a distorção de amplitude causada pelo HPA, fazendo com que o sinal modulado caia na faixa de passagem do HPA, a freqüência central do filtro passa-faixa deve ser superior a 14,25 GHz.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
O comportamento do sinal indicado por III.1 na figura III pode ser corretamente obtido utilizando-se um analisador de espectro.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Com base na figura III, é correto concluir que o amplificador HPA opera em classe A.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
O subsistema poderia ser simplificado para operar com uma única antena caso o HPA e o LNA fossem conectados a um mesmo circulador a ferrite, em duas portas distintas. À terceira porta do circulador, seria conectada a antena do subsistema. Essa nova configuração seria capaz de manter as mesmas características de operação e funcionamento originais, caso o circulador fosse capaz de oferecer isolação suficientemente alta entre suas portas.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Para que o misturador possa funcionar corretamente em condições típicas de operação, é necessário que a potência do sinal na saída do oscilador seja maior que a potência do sinal a ser misturado.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
O uso do LNA é obrigatório no subsistema para, principalmente, isolar as duas antenas presentes.
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA III.1 e após o HPA III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Para que o subsistema opere corretamente, o comportamento em freqüência do LNA deve ser idêntico ao do HPA.
