Questões de Engenharia Espacial da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Tanto o LNA quanto o misturador podem ser construídos fisicamente a partir do uso de transistores de efeito de campo.

• C. Certo
• E. Errado

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

Se f1 e f2 são diferentes, então o processo acima permite obter um sinal multiplexado em FDM. Se f1 e f2 são iguais, não haverá processo de multiplexação reversível, ou seja, que permite recuperar os sinais dos dois computadores no receptor.

• C. Certo
• E. Errado

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

Caso os sinais modulados estejam em freqüências de microondas, o circuito combinador pode ser implementado fisicamente por um anel híbrido ou por um acoplador bidirecional.

• C. Certo
• E. Errado

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

• C. Certo
• E. Errado

Considere que um técnico em telecomunicações, em operação de monitoramento em uma estação de controle de satélite, tenha necessitado analisar um sinal PSK modulado por um sinal PCM vindo de um transponder do satélite. O estudo a ser realizado envolvia a análise no domínio do tempo e no domínio da freqüência, simultaneamente, tanto do sinal modulado quanto dele demodulado, extraindo informações da função de densidade de probabilidade e da densidade espectral de potência. No seu estudo, o técnico desejou também examinar o comportamento de cada símbolo do sinal por meio do diagrama de olho e do diagrama de constelação (estado-espaço) do sinal. Nessa situação, para realizar o seu estudo,

seria correto que o técnico em telecomunicações utilizasse um analisador de redes vetorial, pois, mesmo em configuração básica, esse equipamento permite as análises que devem ser realizadas.

• C. Certo
• E. Errado

Considere que, em uma operação de monitoramento em uma estação TT&C, tenha sido necessário gerar sinais modulados de diferentes técnicas de modulação — PSK, FSK, MSK e QAM — e de diferentes larguras de banda para testar equipamentos a bordo de um satélite e as condições de transmissão/propagação/recepção. Nessa situação, para realizar a referida operação de monitoramento,

seria correto o uso, entre outro equipamento, de um gerador de sinais vetorial.

• C. Certo
• E. Errado

Com relação a técnicas de medidas em sistemas de comunicação, julgue os itens que se seguem.

Um amperímetro de RF do tipo clip-on é um equipamento que pode ser utilizado para investigar interferência de RF em diferentes tipos de fios condutores, como o cabo coaxial, para encontrar onde a corrente de RF está fluindo e a sua intensidade.

• C. Certo
• E. Errado

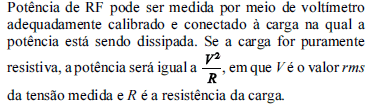

Com relação a técnicas de medidas em sistemas de comunicação, julgue os itens que se seguem.

• C. Certo
• E. Errado

A determinação da posição de um satélite geoestacionário depende basicamente de dois tipos de medidas: medida de distância e medida angular. Com relação a esse assunto, julgue os itens seguintes.

A determinação da distância de um satélite a uma estação terrena pode ser corretamente realizada por medição da diferença de fase entre sinais: em terra, sub-portadoras são utilizadas para modular uma portadora de uplink, que é enviada ao satélite; no satélite, essas sub-portadoras são extraídas da portadora de uplink e são usadas para modular uma portadora de downlink, que é enviada para a Terra. Este sinal é então recebido em terra e demodulado, e o sinal obtido da demodulação é comparado em fase com as subportadoras iniciais. A diferença de fase medida permite determinar a referida distância.

• C. Certo
• E. Errado

A determinação da posição de um satélite geoestacionário depende basicamente de dois tipos de medidas: medida de distância e medida angular. Com relação a esse assunto, julgue os itens seguintes.

Em sistemas que utilizam tons cossenoidais de freqüência fixa na determinação da distância do satélite a uma estação terrena, quanto maior for a freqüência utilizada para esse tom, menor será a distância de ambigüidade.

• C. Certo
• E. Errado
