Questões de Engenharia Mecânica do ano 2006

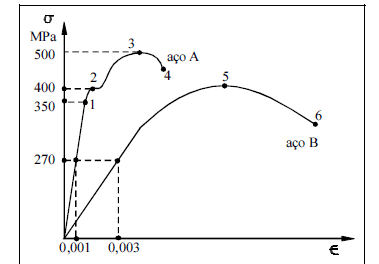

O gráfico acima representa dois diagramas tensão-deformação, obtidos em um ensaio de tração dos aços A e B. Na tensão elástica de 270 MPa, estão indicados dois valores de deformação para esses aços. Com relação ao ensaio de tração dos aços A e B ilustrados na figura, julgue os seguintes itens.

O limite de escoamento do aço A vale 350 MPa.

• C. Certo
• E. Errado

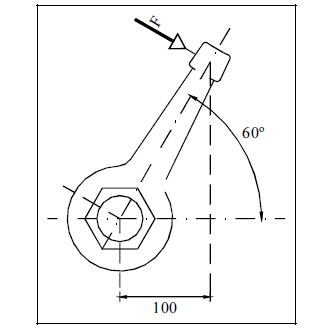

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

Na situação mostrada, o momento torçor aplicado vale 40 N.m. a

• C. Certo
• E. Errado

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

A chave que está sendo usada é uma chave soquete.

• C. Certo
• E. Errado

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

Esse aperto poderia ser dado por um torquímetro aferido para o torque calculado.

• C. Certo
• E. Errado

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

A chave foi temperada para que o tratamento térmico gerasse uma microestrutura muito dura chamada ferrita.

• C. Certo
• E. Errado

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

O tratamento térmico de revenimento foi usado após a têmpera, para diminuir o tamanho de grão do aço.

• C. Certo
• E. Errado
