Questões de Engenharia Mecânica do ano 2006

Metrologia é considerada uma ciência da:

• A.

  medição.

• B.

  observação.

• C.

  comparação.

• D.

  experimentação.

O mecanismo da figura 36 é chamado de:

• A.

  engrenagens.

• B.

  cremalheira.

• C.

  acoplamento linear.

• D.

  transmissão linear.

As partes A e B da figura 37 são conhecidas respectivamente por:

• A.

  coroa e pinhão.

• B.

  pinhão e coroa.

• C.

  engrenagem mestre e escrava.

• D.

  engrenagem escrava e mestre.

Nos desenhos apresentados por fabricantes e desenhistas, existe uma forma de indicar o estado de uma superfície. A forma é a apresentada na figura 39, sendo a letra b correspondente:

• A.

  ao método de fabricação, tratamento ou revestimento da superfície.

• B.

  ao valor da rugosidade (Ra).

• C.

  ao comprimento da amostra para avaliação da rugosidade.

• D.

  à direção predominante das estrias.

O equipamento denominado Autocolimador tem o objetivo de verificar:

• A.

  o desvio de planeza de uma superfície elíptica.

• B.

  retitude de uma superfície.

• C.

  o desvio de planeza de uma superfície retangular.

• D.

  o desvio de planeza de uma superfície retangular ou elíptica.

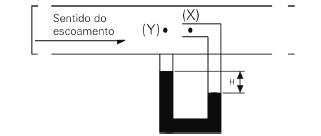

Em relação ao medidor do tipo Pitot, mostrado na figura abaixo, desprezando a variação da energia potencial, pode-se afirmar que:

• A.

  a velocidade é determinada pela medida da pressão manométrica no ponto Y da tubulação.

• B.

  o Pitot mede a velocidade média na seção transversal da tubulação.

• C.

  a pressão no ponto X é chamada de estagnação e é igual à manométrica.

• D.

  a altura H (pressão diferencial) é igual à energia cinética do fluido, na entrada do tubo horizontal (ponto X).

• E.

  a pressão no ponto X é igual à pressão no ponto Y.

• A. B, A, B, A, B, A, B, B, A
• B. A, B, B, A, B, A, A, B, B
• C. A, B, A, B, A, B, A, A, A
• D. B, A, A, A, A, A, B, A, A
• E. A, B, B, A, B, A, B, B, A

Qual das afirmativas abaixo sobre a tecnologia da soldagem NÃO pode ser considerada verdadeira?

• A. O processo de solda MIG/MAG é mais adequado para a automatização que o processo de solda por Eletrodo Revestido.
• B. O processo de solda MAG quando utiliza gás ativo como o CO2 para proteção, realiza a transferência de metal essencialmente através de curto circuito, sendo praticamente impossível a transferência por spray sem fonte pulsante
• C. Energia de Soldagem é a energia gasta por unidade de comprimento de cordão soldado.
• D. O mesmo gerador ou retificador usado para o processo de solda por Eletrodo Revestido pode ser utilizado para soldagem MIG/MAG, adicionando-se apenas o alimentador, uma vez que ambos apresentam curva de Tensão/Corrrente constante.
• E. O processo de solda TIG caracteriza-se pela geração de calor ocasionada por um arco voltaico entre o metal base e o eletrodo não-consumível de tungstênio, sem utilização de uma vareta para acrescentar metal de adição.

Forjamento é o:

• A. Processo de obtenção de peças sólidas através da fusão metálica em moldes pré-aquecidos.
• B. Processo de obtenção de peças metálicas sólidas através de deformação plástica, geralmente a quente, com o auxílio de ferramentas agindo por choques ou pressão, segundo um movimento relativo de translação.
• C. Processo de obtenção de peças metálicas maciças por deformação elástica, através de pressão e movimentação
• D. Processo de formação de peças através de deformação causada por matriz tipo macho e fêmea, acionada por prensa de duplo efeito.
• E. Processo de formação de peças metálicas quaisquer, em moldes de madeira casquilhados em areia por fundição a baixa pressão

Quais são as principais desvantagens para a utilização de correias em relação à transmissão por engrenagens?

• A. Dimensão da transmissão maior, força axial maior, escorregamento durante a transmissão, necessidade de dispositivo para manter a pré-tensão.
• B. Impossibilidade de inversão de movimento, força axial menor, escorregamento durante a transmissão, coeficiente de potência negativo
• C. Excesso de ruído, força axial equivalente, pré-tensão superior, dispositivo de inversão.
• D. Custo superior, monopólio de produção, elementos poluidores, número superior de elementos.
• E. Absorção superior de energia, impossibilidade de utilizar em pequenas distâncias, equilíbrio de forças, mono-direcional
