Questões de Engenharia Mecânica do ano 2006

Na figura abaixo, uma partícula esférica é mantida em suspensão por um fluxo de ar alimentado pela seção inferior da câmara. O ar, ao incidir sobre a partícula, está na temperatura Ta. A área da partícula é A, o coeficiente de transferência de calor convectivo é h, o coeficiente de Stefan- Boltzmann é σ e a emissividade da partícula é ε. Se a temperatura da partícula deve ser mantida a Tp (maior que Ta), a temperatura Ts da superfície da câmara deve ser:

• A.



• B.



• C.



• D.



• E.

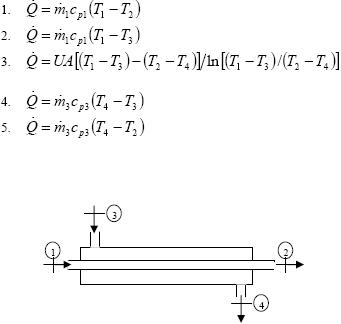

A figura abaixo representa um trocador de calor de tubos concêntricos de escoamento paralelo. Uma vazão mássica m₁ de fluido quente (calor específico constante cp₁) entra no tubo interno do trocador de calor com temperatura T₁ e sai com temperatura T₂. No tubo externo, uma vazão mássica m₃ de fluido frio (calor específico constante cp₃) entra no trocador de calor com temperatura T₃ e sai com temperatura T₄. A área de troca de calor é A e o coeficiente global de transferência de calor é U. Considere as várias equações propostas para o cálculo da taxa de transferência de calor Q:

Assinale a alternativa correta:

• A.

  Apenas a afirmativa 3 é verdadeira.

• B.

  Apenas as afirmativas 1 e 4 são verdadeiras.

• C.

  Apenas as afirmativas 2 e 5 são verdadeiras. >

• D.

  Apenas as afirmativas 1, 3 e 4 são verdadeiras.

• E.

  As afirmativas 1, 2, 3, 4 e 5 são verdadeiras.

Uma barra de alumínio (módulo de elasticidade 72 GPa), quando não solicitada, tem 1m de comprimento e 10mm de diâmetro. Quando esta barra é tracionada axialmente com uma força de 5,6 kN, o seu comprimento passa a ser:

• A.

  1001 mm

• B.

  1010 mm

• C.

  1016 mm

• D.

  1020 mm

• E.

  1021 mm

O tarugo metálico em forma de paralelepípedo representado na figura abaixo (módulo de elasticidade igual a 100 GPa e coeficiente de Poisson igual a 0,25) tem as dimensões 10x1x1 cm quando não solicitado.

Quando submetido a uma carga axial de 100 KN, as novas dimensões do tarugo serão:

• A.

  10,0 x 0,9900 x 0,9900 cm

• B.

  10,0 x 0,9975 x 0,9975 cm

• C.

  10,1 x 1,0000 x 1,0000 cm

• D.

  10,1 x 0,9975 x 0,9975 cm

• E.

  10,1 x 0,9900 x 0,9900 cm

A barra representada na figura abaixo, de área seccional 25 cm² , está submetida a uma carga axial de 10 kN.

A tensão cisalhante em uma superfície inclinada em 45°, como mostrado pela linha tracejada na figura, é:

• A.

  0 MPa

• B.

  1 MPa

• C.

  1,4 MPa

• D.

  2 MPa

• E.

  2,8 MPa

A viga da figura abaixo é engastada de um lado e livre do outro.

Desprezando o peso da viga, a força cortante mínima e o momento fletor mínimo são, respectivamente:

• A.

  0 kN e 0 kN.m

• B.

  0 kN e 1 kN.m

• C.

  0 kN e 10 kN.m

• D.

  10 kN e 0 kN.m

• E.

  10 kN e 1 kN.m

A viga da figura abaixo possui o produto de rigidez EI (módulo de elasticidade multiplicado pelo momento de inércia) igual a 2 kPa.m⁴ .

A flecha máxima na viga é:

• A.

  0,07 mm

• B.

  0,7 mm

• C.

  1,7 mm

• D.

  2,7 mm

• E.

  3,7 mm

Considerando a viga da figura abaixo, submetida a uma força inclinada, pode-se afirmar que a viga é estaticamente:

• A.

  determinada

• B.

  indeterminada do primeiro grau.

• C.

  indeterminada do segundo grau.

• D.

  indeterminada do terceiro grau.

• E.

  indeterminada do quarto grau.

O eixo de um motor deve transmitir 30 kW a 3600 rpm. A máxima tensão de cisalhamento suportada pelo material é 50 MPa. O diâmetro mínimo do eixo é:

• A.

  10 mm

• B.

  15 mm

• C.

  20 mm

• D.

  25 mm

• E.

  30 mm

Um tubo de diâmetro externo D e diâmetro interno d será substituído por um eixo maciço de mesmo comprimento e de mesmo material. Para que o momento de inércia em relação ao eixo axial permaneça constante, o diâmetro do eixo maciço deve ser igual a:

• A.



• B.



• C.



• D.



• E.
