Questões de Engenharia Mecânica do ano 2007

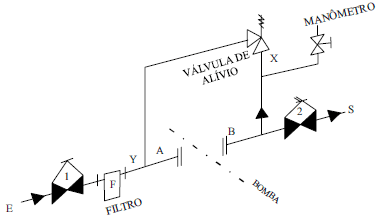

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Essa é uma bomba de engrenagens de deslocamento negativo, que faz com que a pressão comece a aumentar, vencendo a força da mola, descarregando o produto de X para Y e formando um circuito fechado.

• C. Certo
• E. Errado

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Para se saber se existe uma pressão excessiva na instalação, recomenda-se a instalação de um manômetro seguido de uma válvula de retenção, próximo ao ponto Y.

• C. Certo
• E. Errado

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Caso o líquido bombeado seja de altíssima viscosidade e apresente risco de solidificação, a bomba deverá ser revestida com camisa de vapor.

• C. Certo
• E. Errado

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Em qualquer sistema de distribuição de vapor saturado haverá sempre a condensação, provocada pelas perdas por radiação.

• C. Certo
• E. Errado

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Sempre que possível, as tubulações das instalações de vapor devem ser inclinadas no sentido ascendente em pelo menos 0,5%, facilitando a retirada do condensado.

• C. Certo
• E. Errado

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Em tubulações de grande diâmetro, os pontos de drenagem devem possuir coletores de ½" ou ¾".

• C. Certo
• E. Errado

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Para se compensar o efeito da dilatação da tubulação e conseqüentes deslocamentos indesejáveis, podem-se instalar luvas no plano horizontal, ou seja, no mesmo plano da tubulação.

• C. Certo
• E. Errado

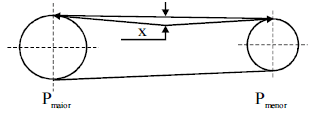

As correias são elementos largamente empregados nos sistemas de transmissão de máquinas e de sistemas de transportes. É normal os mecânicos industriais se depararem com a necessidade de troca desses elementos, nas manutenções preventivas, como também em eventuais manutenções corretivas. A figura acima mostra um sistema de transmissão por correia convencional, entre duas polias. Para esse sistema, é correto afirmar que

a polia menor (P _menor ) deve ser sempre colocada no motor.

• C. Certo
• E. Errado

As correias são elementos largamente empregados nos sistemas de transmissão de máquinas e de sistemas de transportes. É normal os mecânicos industriais se depararem com a necessidade de troca desses elementos, nas manutenções preventivas, como também em eventuais manutenções corretivas. A figura acima mostra um sistema de transmissão por correia convencional, entre duas polias. Para esse sistema, é correto afirmar que

recomenda-se, na regulagem da tensão da correia, parar de esticá-la quando o dedo polegar não conseguir manter a distância X em 10 mm.

• C. Certo
• E. Errado

As correias são elementos largamente empregados nos sistemas de transmissão de máquinas e de sistemas de transportes. É normal os mecânicos industriais se depararem com a necessidade de troca desses elementos, nas manutenções preventivas, como também em eventuais manutenções corretivas. A figura acima mostra um sistema de transmissão por correia convencional, entre duas polias. Para esse sistema, é correto afirmar que

a velocidade recomendada para as correias é sempre menor ou igual a 2.000 m/min.

• C. Certo
• E. Errado
