Questões de Engenharia Mecânica do ano 2007

Com referência ao circuito pneumático ilustrado na figura acima, julgue os seguintes itens.

Acionando-se simultaneamente as válvulas 1 e 2, o cilindro 1.0 avançará para o final do curso e todo o ar será impulsionado para fora da válvula 2, em R.

• C. Certo
• E. Errado

Com referência ao circuito pneumático ilustrado na figura acima, julgue os seguintes itens.

Acionando-se somente a válvula 1, o ar passará de P para A.

• C. Certo
• E. Errado

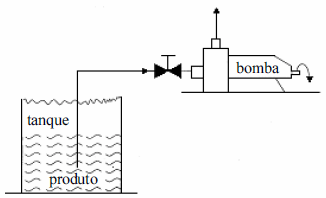

A figura acima ilustrada é uma instalação de bombeamento típica. Nessa instalação hidráulica,

há grande possibilidade de ocorrer cavitação.

• C. Certo
• E. Errado

A figura acima ilustrada é uma instalação de bombeamento típica. Nessa instalação hidráulica,

recomenda-se, caso a tubulação de recalque seja muito alta, a instalação de uma válvula de alívio, evitando-se o giro da bomba em sentido contrário (inverso) e a possibilidade de quebra do eixo.

• C. Certo
• E. Errado

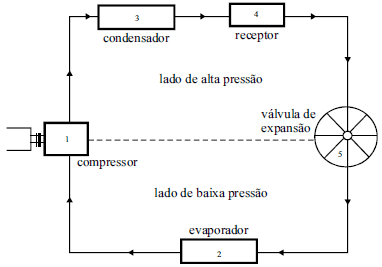

Acerca do circuito básico de refrigeração esquematizado na figura acima, julgue os itens seguintes.

O evaporador possibilita a retirada de calor de um determinado corpo externo.

• C. Certo
• E. Errado

Acerca do circuito básico de refrigeração esquematizado na figura acima, julgue os itens seguintes.

Para um sistema que utiliza como gás refrigerante a amônia, recomenda-se que as serpentinas do evaporador não sejam construídas com cobre ou suas ligas.

• C. Certo
• E. Errado

Acerca do circuito básico de refrigeração esquematizado na figura acima, julgue os itens seguintes.

Se esse sistema se caracteriza pelo deslocamento de grandes volumes de refrigerante, então é indicado o compressor rotativo, no lugar do centrífugo.

• C. Certo
• E. Errado

A maioria dos acessórios utilizados nos tornos de usinagem tem por objetivo auxiliar e oferecer eficiência ao processo, assim como garantir condições de trabalho seguras para as ferramentas, viabilizando um acabamento de qualidade com precisão das medidas. Quanto aos acessórios dos tornos, julgue os itens a seguir.

A placa arrastadora, com pino de arraste, deve ser utilizada com arrastador de haste reta.

• C. Certo
• E. Errado

A maioria dos acessórios utilizados nos tornos de usinagem tem por objetivo auxiliar e oferecer eficiência ao processo, assim como garantir condições de trabalho seguras para as ferramentas, viabilizando um acabamento de qualidade com precisão das medidas. Quanto aos acessórios dos tornos, julgue os itens a seguir.

O arrastador com dois parafusos é indicado para passos profundos de usinagem.

• C. Certo
• E. Errado

A maioria dos acessórios utilizados nos tornos de usinagem tem por objetivo auxiliar e oferecer eficiência ao processo, assim como garantir condições de trabalho seguras para as ferramentas, viabilizando um acabamento de qualidade com precisão das medidas. Quanto aos acessórios dos tornos, julgue os itens a seguir.

A luneta fixa é mais comumente utilizada para torneamentos externos.

• C. Certo
• E. Errado
