Questões de Engenharia Mecânica do ano 2007

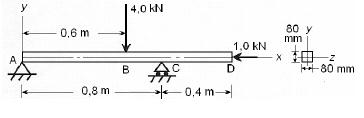

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A máxima tensão cisalhante ocorre no trecho 0,6 m 0,8 m e y =!40 mm.

• C. Certo
• E. Errado

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

Para o carregamento e a configuração mostrados, se a viga fosse de aço (E = 207 GPa, = 0,3), haveria alteração tanto no valor das tensões normal e cisalhante máximas, quanto na posição em que estas ocorreriam.

• C. Certo
• E. Errado

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

Para o carregamento e a configuração mostrados, a viga em aço se defletiria menos que a de alumínio.

• C. Certo
• E. Errado

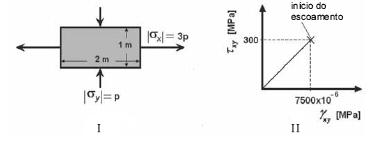

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue os itens a seguir

As tensões são as tensões principais.

• C. Certo
• E. Errado

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue os itens a seguir

A placa iniciará o escoamento quando P = 200 MPa.

• C. Certo
• E. Errado

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue os itens a seguir

O valor da tensão cisalhante máxima,  , aplicada à placa é 2p.

• C. Certo
• E. Errado

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue os itens a seguir

O valor da tensão cisalhante máxima, , aplicada à placa não sofreria alteração se a tensão fosse de tração em vez de compressão.

• C. Certo
• E. Errado

Um trecho de duto está submetido a um carregamento flexão, conforme esquematizado na figura acima. Considerando os momentos de inércia I_x e I_y , em relação aos eixos x e y, respectivamente, e assumindo que a área da seção reta não se altera, julgue os itens que se seguem.

As tensões se reduzirão se I_y aumentar.

• C. Certo
• E. Errado

Um trecho de duto está submetido a um carregamento flexão, conforme esquematizado na figura acima. Considerando os momentos de inércia I_x e I_y , em relação aos eixos x e y, respectivamente, e assumindo que a área da seção reta não se altera, julgue os itens que se seguem.

Quanto maior o valor de I_x , menor a deflexão que o duto sofrerá.

• C. Certo
• E. Errado

Um motor preso a uma viga engastada em A, conforme desenho mostrado ao lado, aciona uma polia e apresenta um nível de vibrações elevado. Em face dessa situação, julgue os itens subseqüentes, que apresentam propostas de solução do problema descrito.

Se o motor funciona abaixo de sua primeira velocidade crítica, pode-se reduzir a vibração da viga aumentando-se a massa do motor.

• C. Certo
• E. Errado
