Questões de Engenharia Mecânica do ano 2011

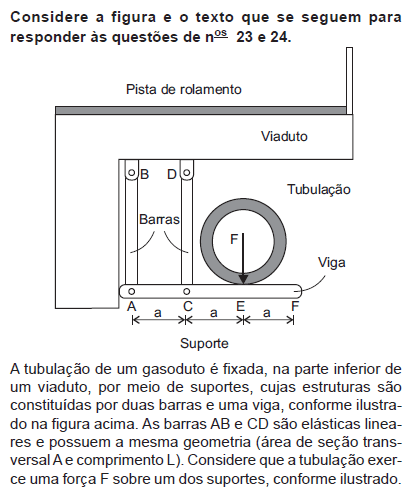

A distribuição dos momentos fletores atuantes ao longo da viga ACEF tem a forma representada pelo diagrama

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

Acerca do processo de transferência de calor por radiação, analise as afirmativas abaixo.

I - O corpo negro é uma superfície ideal empregada nas análises de troca térmica radiante, e a radiação emitida é função do comprimento de onda, da temperatura da superfície e da direção de emissão.

II - A troca de energia radiante, em uma cavidade com duas superfícies não negras, é função apenas das temperaturas, das áreas e do fator de forma referente às superfícies.

III - Introduz-se uma barreira de radiação entre duas superfícies, já que, por sua elevada refletividade, ela reduz a troca líquida de energia radiante entre as superfícies.

Está correto o que se afirma em

• A. I, apenas.
• B. III, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

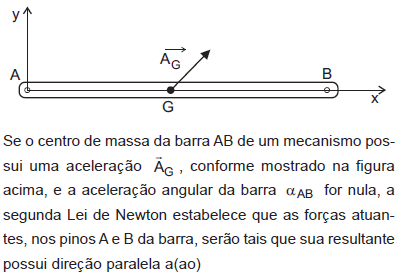

• A.
• B. AB e sentido de B para A.
• C. AB e sentido de A para B.
• D.
• E. eixo y e sentido positivo y.

A carga hidráulica fornecida por uma bomba centrífuga é igual a 100 m. A vazão de água bombeada é igual a 0,0002 m³/s, sendo a eficiência da bomba igual a 0,8 e a velocidade angular do impelidor da bomba igual a 0,5 rad/s. O torque no eixo da bomba, em Nm, é de

Dado: peso específico da água igual a 10.000 N/m³.

• A. 100
• B. 200
• C. 300
• D. 400
• E. 500

Considerando as bombas centrífugas operando com água líquida, analise as afirmativas a seguir.

I - O NPSH requerido aumenta com o aumento da vazão volumétrica da água.

II - O NPSH requerido aumenta com o aumento da temperatura da água.

III - O NPSH disponível aumenta com o aumento da temperatura da água.

Está correto APENAS o que se afirma em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. I e III.

Em relação ao ciclo de Rankine ideal, verifica-se que o(a)

• A. trabalho necessário para o acionamento da bomba, por unidade de massa, pode ser avaliado pela área referente ao processo em um diagrama entalpia-volume específico.
• B. ciclo é composto por dois processos isentrópicos e dois processos isotérmicos.
• C. rendimento térmico do ciclo diminui se o estado do fluido de trabalho, na entrada da turbina, seja vapor superaquecido, ao invés de vapor saturado.
• D. área do polígino referente à representação do ciclo, em um diagrama temperatura-entropia, é numericamente igual à taxa de calor transferido à caldeira.
• E. eficiência térmica do ciclo pode ser avaliada com o conhecimento dos valores das variações de entalpia específica no condensador e na caldeira.

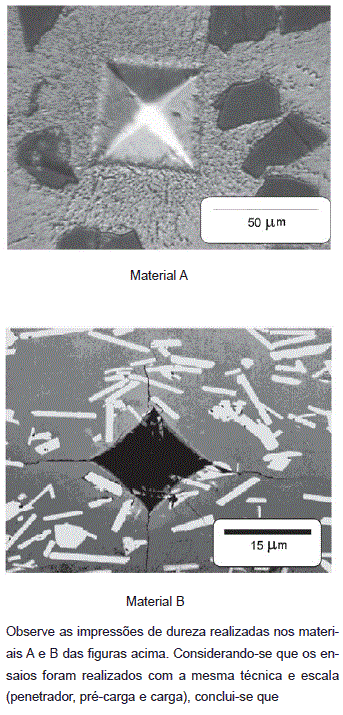

• A. as marcas são típicas de dureza Knoop.
• B. as impressões são de dureza Rocwell “B”.
• C. são marcas de dureza Brinell.
• D. o material A é mais duro que o B.
• E. o material B é mais duro que o A.

Em um ciclo de refrigeração de Carnot onde a temperatura da fonte quente (T_H) é fixa, o gráfico que representa o valor do coeficiente de desempenho (COP), em função da variação da temperatura da fonte fria (T_L), é

• A.
• B.
• C.
• D.
• E.

O calorímetro de estrangulamento é um dispositivo para a determinação do título de uma mistura bifásica líquido-vapor que escoa por uma tubulação. Se o título do vapor na linha for superior a 94%, utiliza-se um calorímetro de estrangulamento que descarrega para a atmosfera. Nesse, uma pequena fração do escoamento, cuja pressão é conhecida, é desviada para o calorímetro e descarregada para a atmosfera, enquanto que um termômetro indica a temperatura do vapor descarregado. Nesse processo de estrangulamento, a propriedade termodinâmica que permanece constante é a(o)

• A. temperatura.
• B. pressão.
• C. entropia.
• D. entalpia.
• E. volume específico.
