Questões de Engenharia Mecânica do ano 2011

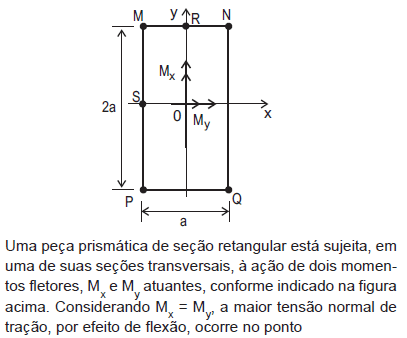

• A. R, porque o momento de inércia Ix > Iy.
• B. S, porque o momento de inércia Iy > I
• C. M, porque, nesse ponto, ocorre a superposição de tensões normais de tração.
• D. P, porque, nesse ponto, a tensão normal de tração é maior que a tensão normal de compressão.
• E. N, porque, nesse ponto, ocorre a superposição de tensões normais de tração.

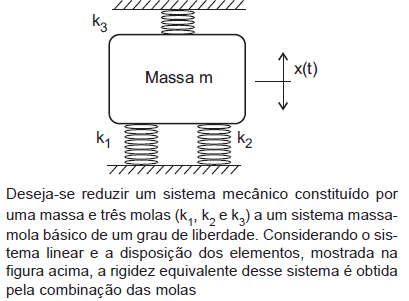

• A. k1 e k2 em paralelo, e o resultado em série com k3.
• B. k1 e k2 em série, e o resultado em paralelo com k3.
• C. k1 e k3 em série, e o resultado em paralelo com k2.
• D. k1, k2 e k3 em paralelo.
• E. k1, k2 e k3 em série.

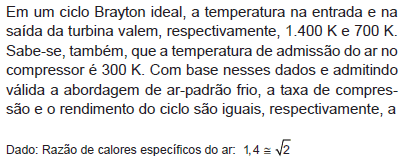

• A. 11,2 e 68%
• B. 22,4 e 25%
• C. 11,2 e 50%
• D. 22,4 e 68%
• E. 33,6 e 50%

Em um ciclo de Rankine ideal, cujo rendimento é 40%, a entalpia específica na entrada e saída da caldeira valem, respectivamente, 200 kJ/kg e 2.600 kJ/kg. Utiliza-se uma circulação de água fria para promover a rejeição de calor no condensador e sabe-se que a vazão mássica do ciclo é 5% da vazão de arrefecimento. Com base nesses dados, o aumento da temperatura da água de resfriamento, em °C, é

• A. 1,2
• B. 1,8
• C. 9,0
• D. 12,0
• E. 18,0

Dentre os diagramas Pressão – Velocidade apresentados a seguir, aquele que corresponde a uma turbina a vapor com escalonamento de pressão (turbina Rateau) é

• A.
• B.
• C.
• D.
• E.

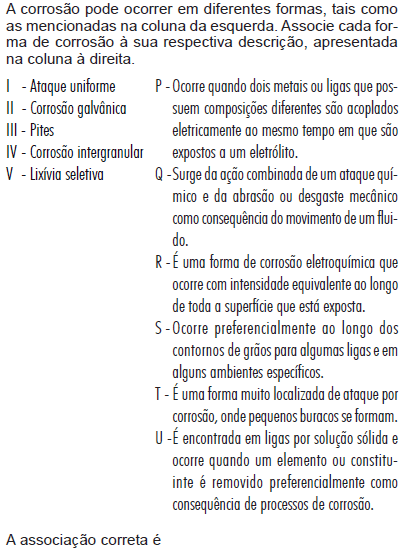

• A. I - P , II - Q , III - R , IV - S e V - T
• B. I - Q , II - R , III - P , IV - S e V - T
• C. I - R , II - P , III - T , IV - S e V - U
• D. I - U , II - Q , III - P , IV - S e V - T
• E. I - R , II - P , III - S , IV - T e V - Q

As macro e microestruturas das soldas por fusão influenciam as propriedades das juntas soldadas, o que conduz a afirmar que o(a)

• A. ciclo térmico de soldagem não influencia as reações e alterações microestruturais que ocorrem nas vizinhanças da junta soldada.
• B. Metal de Base (MB) é uma região próxima do cordão de solda e que foi afetada pelo processo de soldagem.
• C. temperatura de pico, na região de refino de grão, varia entre 727 °C e a linha A3, sendo caracterizada pela transformação parcial da estrutura original do metal de base.
• D. Zona Termicamente Afetada (ZTA) é a região fundida do metal de base que teve sua microestrutura e/ou propriedades alteradas pelo ciclo térmico de soldagem.
• E. estrutura da Zona Termicamente Afetada (ZTA) de um aço de baixo carbono inclui a região de crescimento de grão, outra de refino de grão e a região intercrítica.

As superligas são materiais que possuem combinações superlativas de propriedade, sendo comumente usadas na fabricação de

• A. carcaças de aviões e na indústria naval.
• B. implantes e próteses de alta resistência.
• C. magnetos de alta potência para trens-bala.
• D. turbinas de aviões e na indústria petroquímica.
• E. fuselagens e tubeiras de foguetes.

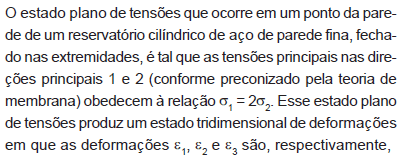

• A. positiva, positiva e nula.
• B. positiva, positiva e negativa.
• C. positiva, negativa e nula.
• D. positiva, positiva e positiva.
• E. negativa, positiva e nula.

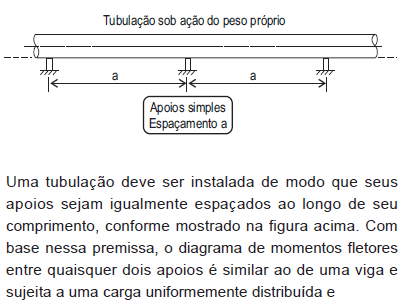

• A. simplesmente apoiada em ambas as extremidades.
• B. engastada em ambas as extremidades.
• C. engastada em uma extremidade e apoiada na outra.
• D. engastada em uma extremidade e livre na outra.
• E. apoiada em uma extremidade e com rotação nula no centro.
