Questões de Engenharia Mecânica do ano 2011

Os aços de alta resistência e baixa liga são aqueles que têm maior resistência mecânica que os seus aços-carbono equivalentes. Tais aços

• A.

  possuem baixo teor de carbono, em geral inferior a 0,28%.

• B.

  são frágeis, não podem ser conformados e só podem ser usinados em condições especiais.

• C.

  são menos resistentes à corrosão em atmosferas normais do que os aços comuns ao carbono.

• D.

  contêm outros elementos de liga que, em concentrações combinadas, não ultrapassam 0,5%.

• E.

  devem ser endurecidos por deformação, pois não podem ter a sua resistência aumentada por meio de tratamento térmico, devido à fragilização.

• A.

  100% de bainita.

• B.

  100% de perlita fina.

• C.

  100% de perlita grosseira.

• D.

  100% de martensita.

• E.

  50% de perlita fina e 50% de bainita.

Para minimizar as vibrações de um motor, em decorrência do desbalanceamento de seus componentes, um engenheiro projetou uma base elástica de rigidez K constante e amortecimento desprezível. Se a massa do motor é M, e a força desbalanceadora periódica tem amplitude F₀, considerando o sistema como sendo de um grau de liberdade, a amplitude dos deslocamentos vibratórios do motor é

• A.

  continuamente crescente com a rotação do motor.

• B.

  continuamente decrescente com a rotação do motor.

• C.

  independente da força desbalanceadora.

• D.

  independente da frequência natural do sistema.

• E.

  máxima quando o valor da rotação do motor coincidir com a frequência natural do sistema.

Um sistema mecânico em vibração é modelado como sistema linear de dois graus de liberdade, um de translação e outro de rotação. Sendo desprezíveis os eventuais efeitos dissipativos ocorrentes no sistema, suas duas frequências naturais

• A.

  independem das massas do sistema.

• B.

  independem das rigidezes dos elementos flexíveis do sistema.

• C.

  dependem das excitações atuantes no sistema.

• D.

  dependem das condições iniciais de movimento relativas aos graus de liberdade.

• E.

  dependem das massas e das rigidezes envolvidas no sistema.

• A.



• B.



• C.



• D.



• E.



A área que representa a redução do trabalho adiabático reversível, devido à refrigeração do gás ao ser descarregado pelo 2º estágio, corresponde a

• A.

  A_1-2a-4a-4-1

• B.

  A_{2a’-2b’-4b-4a-2a’}

• C.

  A_{2a-2b-2b’-2a’-2a}

• D.

  A_{2b”-2c’-3-4b-2b”}

• E.

  A_{2b-2-2c’-2b”-2b}

A área A_1-2-3-4-1 representa o trabalho

• A.

  adiabático reversível de compressão realizado no caso de um único estágio, sendo o processo que consome a maior quantidade de energia.

• B.

  adiabático reversível de compressão realizado no caso de um único estágio, sendo o processo que consome a menor quantidade de energia.

• C.

  adiabático irreversível de compressão realizado no caso de um único estágio, sendo o processo onde a temperatura de descarga é mantida constante e igual à temperatura de admissão.

• D.

  isométrico irreversível de compressão realizado em múltiplos estágios, sendo o processo que consome a menor quantidade de energia.

• E.

  isométrico de compressão realizado em múltiplos estágios, sendo que a energia consumida nesse processo corresponde à soma da energia consumida em cada um dos estágios envolvidos.

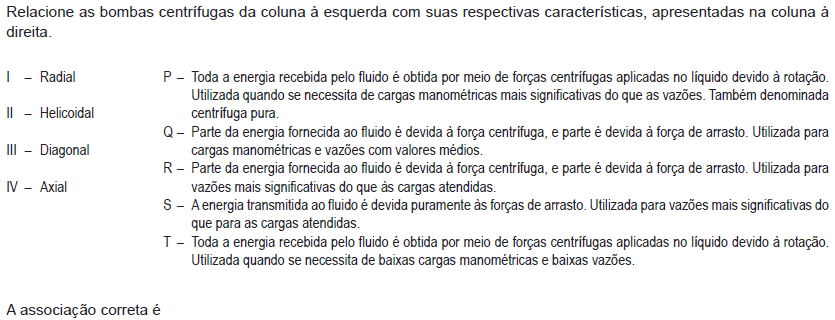

• A.

  I – P , II – Q , III – R e IV – S

• B.

  I – P , II – R , III – S e IV – T

• C.

  I – Q , II – R , III – S e IV – P

• D.

  I – Q , II – S , III – R e IV – T

• E.

  I – T , II – Q , III – P e IV – S

Com relação ao ciclo Brayton, analise as afirmativas a seguir.

I – A turbina a gás real difere do ciclo ideal, principalmente devido às irreversibilidades no compressor e na turbina, e à perda de carga nas passagens do fluido e na câmara de combustão (ou no trocador de calor para um ciclo fechado).

II – O fluido de trabalho apresenta mudança de fase.

III – O compressor utiliza uma pequena quantidade de trabalho na sua operação, em comparação ao trabalho gerado na turbina.

IV – O rendimento do ciclo de turbina a gás pode ser melhorado pela introdução de um regenerador.

Estão corretas APENAS as afirmativas

• A.

  I e II.

• B.

  I e IV.

• C.

  III e IV.

• D.

  I, II e III.

• E.

  II, III e IV.

O ciclo Brayton é o ciclo ideal para a turbina a gás simples. Qual gráfico pressão-volume se refere especificamente a esse ciclo?

• A.



• B.



• C.



• D.



• E.
