Questões de Engenharia Mecânica do ano 2011

Uma turbina operando em regime permanente é alimentada com 3 kg/s de vapor d’água a P₁ e T₁. Nessas condições, a entalpia vale h₁ = 3.150 kJ/kg. O vapor é descarregado da turbina como vapor saturado a P₂. Nesse estado, h₂ = 2.550 kJ/kg. Considerando-se as hipóteses usuais para turbina, a velocidade na seção de alimentação de 11 m/s e a velocidade na seção de descarga desprezível, para a potência gerada pela turbina, em kW, tem-se

• A.

  54,5

• B.

  600,0

• C.

  1.500,1

• D.

  1.800,2

• E.

  2.200,0

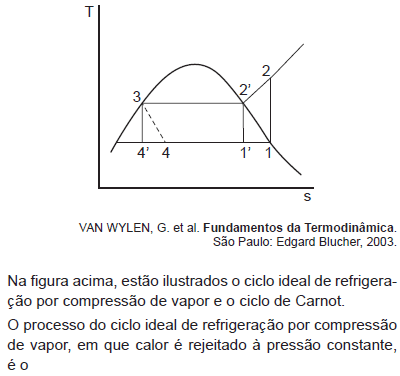

• A.

  1-2

• B.

  2-3

• C.

  3-4

• D.

  4-1

• E.

  1’-2’

Uma tubulação horizontal com 160 mm de diâmetro e 60 m de comprimento transporta água a uma velocidade média de 2,0 m/s. Sabe-se que o número de Reynolds do escoamento corresponde a 3,2 x 10⁵.

Considerando-se que o fator de atrito é de 0,02, que o escoamento é completamente desenvolvido e que g = 10 m/s², a perda de carga em virtude do atrito, em m, vale

• A.

  0,04

• B.

  0,75

• C.

  1,50

• D.

  2,30

• E.

  3,75

Um fluido ideal possui, teoricamente, a seguinte propriedade nula:

• A.

  viscosidade

• B.

  entalpia

• C.

  entropia

• D.

  peso específico

• E.

  massa específica

Ao se considerar um escoamento unidimensional permanente e isoentrópico em um bocal subsônico, no que se refere ao número de Mach M, a velocidade V e a convergência ou divergência do duto no sentido do escoamento, tem-se

• A.

  M<1; dV>0; convergência do duto

• B.

  M<1; dV<0; convergência do duto

• C.

  M<1; dV>0; divergência do duto

• D.

  M<1; dV<0; divergência do duto

• E.

  M>1; dV>0; divergência do duto

O estado de tensões referente a uma barra prismática, sujeita a uma carga axial de tração, é um estado

• A.

  plano de tensões

• B.

  plano de deformações

• C.

  uniaxial de tensões

• D.

  uniaxial de deformações

• E.

  tridimensional de tensões

O diagrama de momentos fletores referente a uma viga biengastada, sujeita a uma força concentrada aplicada no meio de seu vão, apresenta

• A.

  descontinuidade no centro da viga

• B.

  valor igual a zero no centro da viga

• C.

  valor igual a zero nas extremidades da viga

• D.

  um trecho representado por uma curva de segunda ordem

• E.

  dois trechos representados por retas

Uma característica do processo de soldagem arco submerso é o(a)

• A.

  uso de gás inerte.

• B.

  uso de eletrodo em forma de fita.

• C.

  uso de baixo aporte térmico.

• D.

  uso em chapas finas.

• E.

  possibilidade de soldar circunferencialmente tubos fixos de grandes espessuras.

• A.

  AB

• B.

  CD

• C.

  AB e BC

• D.

  AB e CD

• E.

  BC e CD

• A.



• B.



• C.



• D.



• E.
