Questões de Engenharia Mecânica do ano 2012

Acerca de instalações internas de GLP, julgue o próximo item.

Em instalações internas de GLP, é proibida a aplicação de qualquer tipo de tinta ou fibras vegetais para complementar a vedação dos acoplamentos roscados de elementos que compõem as tubulações.

• C. Certo
• E. Errado

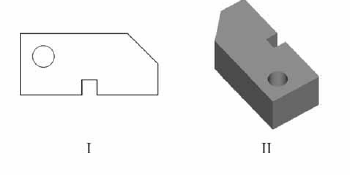

Com base nas ilustrações acima, em que II representa uma modelação sólida de I, em AutoCAD, julgue os itens subsequentes.

Para se alterar a vista dessa imagem, pode-se utilizar o comando 3dorbit (3DO).

• C. Certo
• E. Errado

Com base nas ilustrações acima, em que II representa uma modelação sólida de I, em AutoCAD, julgue os itens subsequentes.

Uma das opções para se obter o sólido mostrado em II é digitar o comando extrude, selecionar a polilinha e o círculo e digitar a altura pretendida e, em seguida, digitar o comando subtract (SU), selecionar primeiramente o exterior e depois o cilindro.

• C. Certo
• E. Errado

A manutenção de equipamentos é o conjunto de ações que permitem manter ou restabelecer equipamentos ou sistemas dentro de um estado específico ou em condições plenas de operação. Acerca desse assunto, julgue os itens a seguir.

A confiabilidade de um sistema não reparável está relacionada diretamente com a primeira falha de um componente do sistema.

• C. Certo
• E. Errado

A manutenção de equipamentos é o conjunto de ações que permitem manter ou restabelecer equipamentos ou sistemas dentro de um estado específico ou em condições plenas de operação. Acerca desse assunto, julgue os itens a seguir.

A programação de paradas para intervenções de manutenção em uma máquina rotativa realizada a partir de medições das amplitudes de vibrações nos mancais é exemplo de manutenção corretiva.

• C. Certo
• E. Errado

A norma da ABNT NBR 5.462/1994 define os termos relacionados a confiabilidade e a mantenabilidade. A esse respeito, julgue o item abaixo.

A sigla FMEA (failure modes and effects analysis) designa um método de análise, apresentado em forma de diagrama lógico, mostrando quais modos de pane de subitens, quais eventos externos ou quais combinações desses modos e eventos podem resultar em um dado modo de pane do item.

• C. Certo
• E. Errado

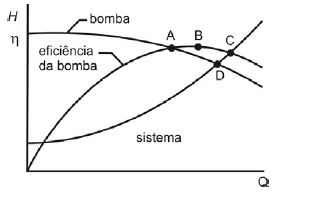

Considerando as curvas de uma instalação de bombeamento com uma bomba centrífuga, representadas na figura acima, julgue o item abaixo.

O ponto identificado pela letra A, também chamado de ponto de operação, determina a carga e a vazão da bomba para o sistema.

• C. Certo
• E. Errado

O resultado do cálculo da carga térmica para a climatização de um conjunto de salas de escritório em um prédio comercial foi de 7,5 TR (aproximadamente 26 kW) de carga térmica total, cujos valores individuais variam de 0,5 a 2 TR entre as salas. Com base nesses dados, o projetista apresentou as seguintes requisições:

I aparelhos climatizadores de janela individuais para cada sala;

II sistemas multi-split com duas ou três evaporadoras por unidade condensadora;

III sistema central com uma pequena unidade resfriadora de líquidos (chiller) usando compressor centrífugo.

A partir das informações acima, julgue os itens a seguir.

Por apresentar sistemas de expansão direta, a requisição II é preferível, pois tais sistemas, além de reduzirem o número de instalações de unidades condensadoras — facilitando a instalação —, dispõem de controle da vazão de ar de renovação necessária aos ambientes.

• C. Certo
• E. Errado

O resultado do cálculo da carga térmica para a climatização de um conjunto de salas de escritório em um prédio comercial foi de 7,5 TR (aproximadamente 26 kW) de carga térmica total, cujos valores individuais variam de 0,5 a 2 TR entre as salas. Com base nesses dados, o projetista apresentou as seguintes requisições:

I aparelhos climatizadores de janela individuais para cada sala;

II sistemas multi-split com duas ou três evaporadoras por unidade condensadora;

III sistema central com uma pequena unidade resfriadora de líquidos (chiller) usando compressor centrífugo.

A partir das informações acima, julgue os itens a seguir.

Uma vez que existem 10 salas a serem climatizadas, a melhor alternativa é a III, principalmente por sugerir a utilização de um compressor centrífugo, que, nessa faixa de capacidade de refrigeração, é a opção mais econômica.

• C. Certo
• E. Errado

O resultado do cálculo da carga térmica para a climatização de um conjunto de salas de escritório em um prédio comercial foi de 7,5 TR (aproximadamente 26 kW) de carga térmica total, cujos valores individuais variam de 0,5 a 2 TR entre as salas. Com base nesses dados, o projetista apresentou as seguintes requisições:

I aparelhos climatizadores de janela individuais para cada sala;

II sistemas multi-split com duas ou três evaporadoras por unidade condensadora;

III sistema central com uma pequena unidade resfriadora de líquidos (chiller) usando compressor centrífugo.

A partir das informações acima, julgue os itens a seguir.

A requisição I, além de ser economicamente mais viável, é a mais adequada, pois se refere a sistemas unitários, dispensados pela NBR 16401 (parte 3) do atendimento das diretrizes de projeto, operação e manutenção, voltados para a qualidade do ar.

• C. Certo
• E. Errado
