Questões de Engenharia Mecânica do ano 2012

Um projetista foi contratado para calcular, para fins de climatização de conforto, a carga térmica de resfriamento de um edifício com fachadas de vidro ocupado por uma empresa que funciona em horário comercial (das 8 h às 18 h), de segunda à sexta-feira, com quadro fixo de empregados. O edifício possui 10 salas de conferência com capacidade para 30 pessoas cada, localizadas na cobertura e utilizadas todos os dias úteis das 8 h às 10 h ininterruptamente, e 50 salas de escritório, distribuídas em 3 pavimentos do edifício, orientadas parte na fachada oeste e parte na fachada leste.

A partir da situação hipotética apresentada acima, julgue os próximos itens.

Para se calcular a carga térmica, serão necessárias informações sobre a decoração dos ambientes (móveis, revestimento de piso, paredes etc.).

• C. Certo
• E. Errado

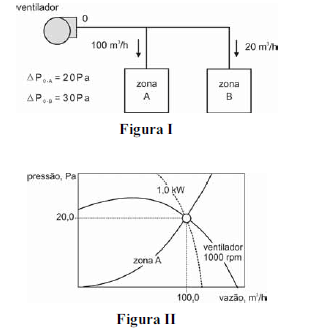

Devido à expansão da área construída de determinada empresa, o ventilador de um climatizador originalmente projetado para atender uma única zona (zona A) foi utilizado para fornecer vazão de ar adicional, necessária para uma nova zona (zona B). A nova configuração proposta para atendimento das duas zonas climatizadas é representada esquematicamente na figura I acima. A condição para execução do projeto original é representada pela curva característica mostrada na figura II acima, cujo ventilador utiliza um motor elétrico para potência máxima de 1,5 kW. Nessas condições, julgue os itens a seguir, assumindo que a densidade do ar permanece constante.

Para a operação simultânea das zonas A e B, o ventilador deve operar à rotação de 1.200 revoluções por minuto (rpm).

• C. Certo
• E. Errado

Devido à expansão da área construída de determinada empresa, o ventilador de um climatizador originalmente projetado para atender uma única zona (zona A) foi utilizado para fornecer vazão de ar adicional, necessária para uma nova zona (zona B). A nova configuração proposta para atendimento das duas zonas climatizadas é representada esquematicamente na figura I acima. A condição para execução do projeto original é representada pela curva característica mostrada na figura II acima, cujo ventilador utiliza um motor elétrico para potência máxima de 1,5 kW. Nessas condições, julgue os itens a seguir, assumindo que a densidade do ar permanece constante.

Para atender as zonas A e B, o ventilador deverá operar com vazão de ar total equivalente a 120 m3/h e elevação de pressão total de 50 Pa.

• C. Certo
• E. Errado

Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue os itens seguintes.

No controle da alimentação em água gelada para climatizadores (fancoils), tanto a válvula de duas vias quanto a de três vias são adequadas para o controle da vazão de água em função da carga térmica atendida pelo fancoil. No entanto, uma válvula de duas vias controla a vazão de água gelada no fancoil, ao passo que a válvula de três vias mantém a vazão de água constante e permite o ajuste da diferença de temperatura entre a entrada e a saída de água gelada.

• C. Certo
• E. Errado

Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue os itens seguintes.

Enquanto um sistema VAC mantém constante a vazão de ar insuflado no ambiente, modificando a temperatura do ar insuflado em função da carga térmica, um sistema VAV permite reduzir o consumo de energia do ventilador. Entretanto, o uso de um sistema VAV apresenta certa dificuldade em manter a vazão de ar de renovação dentro do nível requerido.

• C. Certo
• E. Errado

Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue os itens seguintes.

Por representar um protocolo aberto, o protocolo BACNET deve ser escolhido em detrimento do MODBUS, que é do tipo proprietário, isto é, adota formato e linguagem não padronizados, significando que não são abertos aos usuários em geral.

• C. Certo
• E. Errado

Acerca de sistemas de proteção contra incêndio por chuveiros automáticos, julgue os itens a seguir.

O estoque de chuveiros sobressalentes deve incluir todos os modelos instalados, devendo ser composto por no mínimo 10% da quantidade de cada modelo.

• C. Certo
• E. Errado

Acerca de sistemas de proteção contra incêndio por chuveiros automáticos, julgue os itens a seguir.

Em tubulações de diâmetro maior que 51 mm (2 polegadas), devem-se utilizar conexões do tipo uniões roscadas.

• E. Errado
• C. Certo

Acerca de sistemas de proteção contra incêndio por chuveiros automáticos, julgue os itens a seguir.

Um sistema de tubo molhado em forma de grelha deve ter uma válvula de alívio instalada na coluna principal de alimentação, imediatamente abaixo da válvula de retenção e alarme.

• C. Certo
• E. Errado

Acerca de sistemas de proteção contra incêndio por chuveiros automáticos, julgue os itens a seguir.

A máxima pressão de trabalho estabelecida na classificação de componentes de chuveiros automáticos não deve apresentar valor inferior a 5.000 kPa.

• C. Certo
• E. Errado
