Questões de Engenharia Mecânica do ano 2012

Acerca de sistemas de controle, julgue os itens seguintes.

O sistema de controle devidamente caracterizado como um servomecanismo funciona em malha aberta durante toda parte do tempo em que estiver ligado.

• C. Certo
• E. Errado

Considere que uma aplicação com circuitos microprocessados utilize memórias para armazenar digitalmente dados e que esses dados devam ser apagados após sua utilização, em virtude de não ser admitida a sua reutilização em outros procedimentos. A partir dessas informações, julgue os itens subsecutivos.

Caso a aplicação utilize memória EPROM (erasable programmable read only memory), destinada apenas à leitura, será possível desfazer a gravação feita eletricamente, por meio de luz ultravioleta.

• C. Certo
• E. Errado

Considere que uma aplicação com circuitos microprocessados utilize memórias para armazenar digitalmente dados e que esses dados devam ser apagados após sua utilização, em virtude de não ser admitida a sua reutilização em outros procedimentos. A partir dessas informações, julgue os itens subsecutivos.

Caso a alimentação a memórias do tipo RAM (random access memory) seja desligada, os dados armazenados nessas memórias serão perdidos.

• C. Certo
• E. Errado

Com relação a conversores A/D e D/A e circuitos multiplex, julgue os próximos itens.

Uma das especificações que devem ser consideradas no projeto e na utilização de um conversor A/D consiste na impedância de entrada.

• C. Certo
• E. Errado

Com relação a conversores A/D e D/A e circuitos multiplex, julgue os próximos itens.

O custo dos conversores A/D é desprezível, comparado ao custo dos conversores D/A, em virtude de os circuitos associados a conversores A/D serem relativamente simples, tais como os circuitos acessíveis mediante multiplex analógico.

• C. Certo
• E. Errado

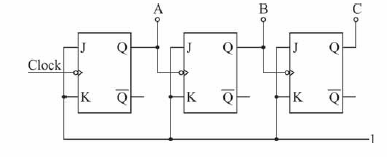

Considerando a estrutura do contador acima, julgue os itens que se seguem, referentes a contadores.

As saídas do contador ilustrado acima não mudam de estado simultaneamente.

• C. Certo
• E. Errado

Considerando a estrutura do contador acima, julgue os itens que se seguem, referentes a contadores.

A associação de flip-flops é utilizada na construção de estruturas lógicas que realizam a implementação de contadores assíncronos.

• C. Certo
• E. Errado

Considerando a estrutura do contador acima, julgue os itens que se seguem, referentes a contadores.

O circuito acima representa o esquema de um contador binário de três bites implementado a partir de flip-flops JK.

• C. Certo
• E. Errado

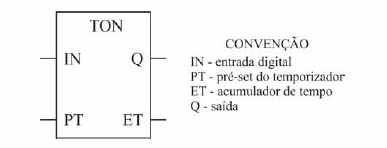

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

A operação de temporização processada pelo bloco inicia-se em determinado intervalo de tempo, após a entrada IN ter sido energizada.

• C. Certo
• E. Errado

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

Ocorre o fim da temporização ajustada para o temporizador, quando a saída Q é ativada.

• C. Certo
• E. Errado
