Questões de Engenharia Mecânica do ano 2012

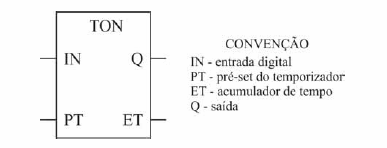

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

A entrada PT e a saída ET são variáveis boolianas, enquanto a entrada IN e a saída Q são variáveis temporizadas.

• C. Certo
• E. Errado

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

Em operações com painéis de relés, é mais prático efetuar a programação de CLP em linguagem Assembler, uma vez que, mediante essa linguagem, a programação de relés e os diagramas resultantes tornam-se semelhantes a diagramas elétricos de relés.

• C. Certo
• E. Errado

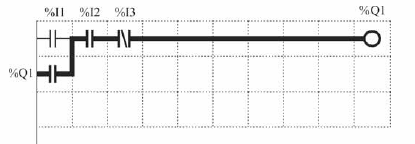

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

A instrução %I3 localizada na coluna 3 verifica se o conteúdo do endereço é igual a 1.

• C. Certo
• E. Errado

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

A lógica apresentada no diagrama está incompleta, faltando-lhe um caminho de continuidade lógica que permita o acionamento da bobina.

• C. Certo
• E. Errado

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

Na lógica indicada no esquema representado acima, há cinco rungs.

• C. Certo
• E. Errado

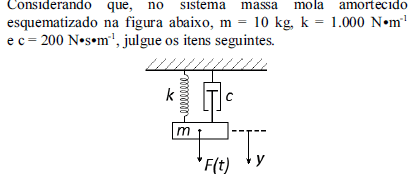

O sistema é superamortecido.

• C. Certo
• E. Errado

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

Para a obtenção de um aço eutetoide, com 50% de perlita proeutetoide e 50% de martensita, a curva de resfriamento, no diagrama tempo × temperatura × transformação desse aço, a partir da temperatura de austenitização, deverá tocar primeiramente a linha de transformação da perlita proeutetoide até sua linha correspondente a 50% de transformação e, posteriormente, resfriar de modo rápido, tocando as linhas de transformação inicial e final da martensita.

• C. Certo
• E. Errado

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

A martensita é uma microestrutura metaestável e se caracteriza pela elevada ductilidade. Aços com essa microestrutura são indicados para a fabricação de elementos de máquinas que trabalhem a elevadas temperaturas.

• C. Certo
• E. Errado

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

Considere que uma liga de Fe-C, com composição hipereutetoide, seja resfriada lentamente (próximo do equilíbrio termodinâmico) a partir da temperatura de austenitização até a temperatura ambiente. Nesse caso, observa-se, na microestrutura, a formação de três fases distintas: perlita, cementita proeutetoide (ou primária) e cementita eutetoide.

• C. Certo
• E. Errado

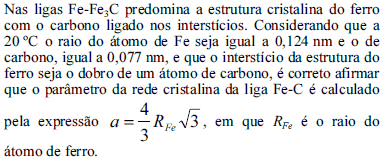

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

• C. Certo
• E. Errado
