Questões de Engenharia Mecânica do ano 2014

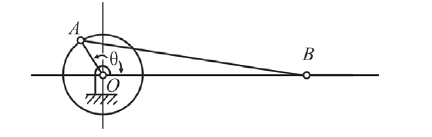

Considerando a figura acima, que ilustra um mecanismo biela-manivela, julgue os próximos itens.

O mecanismo ilustrado possui seis centros instantâneos de rotação.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um mecanismo biela-manivela, julgue os próximos itens.

Se a velocidade de rotação da manivela OA for constante, a velocidade do cursor B será também constante.

• C. Certo
• E. Errado

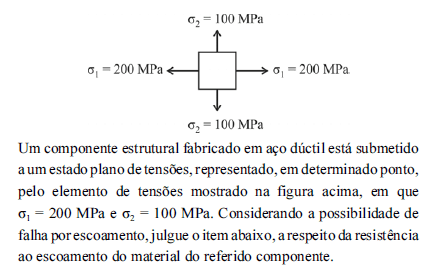

Segundo a Teoria da Máxima Tensão Cisalhante, ou critério de Tresca, o aço para o componente em questão deve apresentar uma resistência ao escoamento de, pelo menos, 200 MPa.

• C. Certo
• E. Errado

No que se refere a conceitos e princípios da hidrostática, julgue os itens a seguir. Considere que duas placas estejam separadas por uma camada de 5 mm de óleo com densidade relativa 0,80 e viscosidade cinemática 1,25×10^-4 m²/s. Nesse caso, se uma placa está estacionária e a outra se move a uma velocidade de 4 m/s, então a tensão cisalhante média no óleo é igual a 80 Pa.

• C. Certo
• E. Errado

No que se refere a conceitos e princípios da hidrostática, julgue os itens a seguir. Considere que, em um dia em que a leitura barométrica seja 750 mmHg, o manômetro de um compressor de ar indique que a pressão no reservatório (fechado) é de 828 kPa. Nessa situação, considerando a densidade relativa ρ_Hg = 13,6 e assumindo a aceleração da gravidade 10 m/s², a pressão absoluta do tanque será inferior a 900 kPa.

• C. Certo
• E. Errado

A respeito do escoamento em dutos de seção circular, julgue os itens seguintes. Considere que um navio de 200 m de comprimento, projetado para se deslocar à velocidade de cruzeiro de 10 m/s, deve ser testado em um tanque d’água, rebocando-se um modelo de 4,5 m de comprimento. Nessa situação, para que as condições de deslocamento do navio na água sejam perfeitamente simuladas, o modelo deve ser rebocado à velocidade de 1,5 m/s.

• C. Certo
• E. Errado

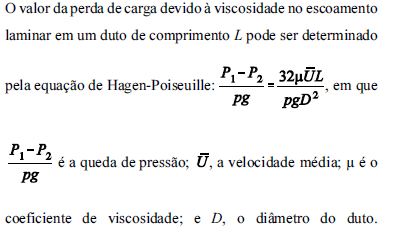

A respeito do escoamento em dutos de seção circular, julgue os itens seguintes.

• C. Certo
• E. Errado

A figura acima mostra esquematicamente a configuração de uma máquina térmica reversível combinada que opera pelo ciclo de Carnot entre 600 ºC e 40 ºC. O motor térmico aciona um refrigerador reversível que opera entre 40 ºC e -20 ºC.

A energia transferida ao motor é igual a 2.000 kJ e o trabalho líquido realizado pela máquina combinada motor/refrigerador é igual a 360 kJ. A partir dessas informações, julgue os itens subsequentes.

O coeficiente de performance (COP) do refrigerador é maior que 5.

• C. Certo
• E. Errado

A figura acima mostra esquematicamente a configuração de uma máquina térmica reversível combinada que opera pelo ciclo de Carnot entre 600 ºC e 40 ºC. O motor térmico aciona um refrigerador reversível que opera entre 40 ºC e -20 ºC.

A energia transferida ao motor é igual a 2.000 kJ e o trabalho líquido realizado pela máquina combinada motor/refrigerador é igual a 360 kJ. A partir dessas informações, julgue os itens subsequentes.

O rendimento do referido motor é inferior a 50%.

• C. Certo
• E. Errado

A respeito dos conceitos e princípios associados à transferência de calor, julgue os itens subsecutivos. Pela Lei de Stefan-Boltzmann, que descreve a energia irradiada por um corpo negro, a radiação térmica é proporcional à quarta potência da temperatura, em ºC.

• C. Certo
• E. Errado
