Questões de Engenharia Mecânica do ano 2014

Com relação a detonação, octanagem, autoignição e avanço nos motores de combustão, julgue os itens a seguir. A diferença entre o momento em que a centelha da vela de ignição é gerada e a posição do pistão em relação ao ponto morto superior denomina-se avanço. Basicamente, o avanço pode ser dos tipos a vácuo, centrífugo ou eletrônico. No avanço eletrônico, mais moderno e mais utilizado atualmente, controla-se a injeção e a ignição simultaneamente por meio de uma central eletrônica.

• C. Certo
• E. Errado

Com relação a detonação, octanagem, autoignição e avanço nos motores de combustão, julgue os itens a seguir. Na detonação, a ignição da mistura ar/combustível ocorre fora do ponto ideal, o que causa ondas de choque com aumentos anormais e localizados de temperatura e pressão. Essa ocorrência depende do tipo de combustível e das características do motor.

• C. Certo
• E. Errado

Com relação a detonação, octanagem, autoignição e avanço nos motores de combustão, julgue os itens a seguir. Octanagem é uma propriedade do combustível usado em motores que expressa a medida da sua tendência à combustão. A octanagem da gasolina pode ser avaliada pelos métodos MON (motor octane number) e RON (research octane number).

• C. Certo
• E. Errado

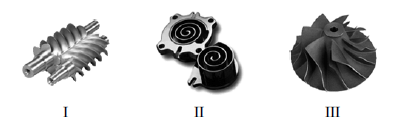

As figuras acima mostram elementos usados na construção de compressores. Tendo como referência essas figuras, julgue os itens subsecutivos.

O controle de capacidade por válvula corrediça (slide valve) é o principal método adotado para compressores cujo elemento está representado na figura I.

• C. Certo
• E. Errado



As figuras acima mostram elementos usados na construção de compressores. Tendo como referência essas figuras, julgue os itens subsecutivos.

As figuras I, II e III correspondem a elementos de compressores dos tipos parafuso, centrífugo e axial, respectivamente.

• C. Certo
• E. Errado



As figuras acima mostram elementos usados na construção de compressores. Tendo como referência essas figuras, julgue os itens subsecutivos.

Para um compressor com o elemento mostrado na figura II, a única técnica possível de controle da vazão é a variação de velocidade de rotação por meio de um variador de frequência.

• C. Certo
• E. Errado



As figuras acima mostram elementos usados na construção de compressores. Tendo como referência essas figuras, julgue os itens subsecutivos.

Entre os três compressores correspondentes aos elementos mostrados nas figuras acima, aquele correspondente ao da figura II é o mais indicado para vazões elevadas.

• C. Certo
• E. Errado

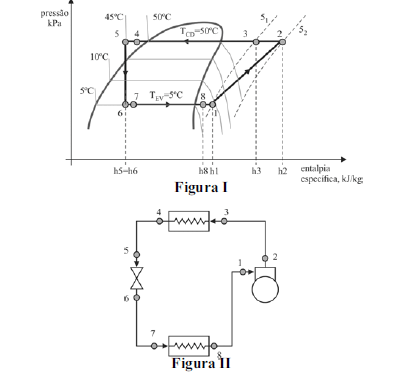

A figura I acima ilustra o diagrama pressão versus entalpia de um ciclo de refrigeração por compressão a vapor. Os pontos de 1 a 8 na figura I são mostrados no diagrama esquemático da figura II. Com base nessas informações, julgue os próximos itens.

O ciclo indicado não representa qualquer perda de carga nas linhas ou componentes; apenas processos isobáricos são mostrados. Em um ciclo real, embora essas perdas de carga ocorram, seu impacto se limita à linha de líquido entre os pontos 4 e 5, trecho em que se deve impor uma limitação para que a queda de pressão admissível seja bastante reduzida.

• C. Certo
• E. Errado

A figura I acima ilustra o diagrama pressão versus entalpia de um ciclo de refrigeração por compressão a vapor. Os pontos de 1 a 8 na figura I são mostrados no diagrama esquemático da figura II. Com base nessas informações, julgue os próximos itens.

O coeficiente de performance (COP) efetivo do ciclo mostrado pode ser calculado pela relação [h1 - h6]/[h2 - h1].

• C. Certo
• E. Errado

A figura I acima ilustra o diagrama pressão versus entalpia de um ciclo de refrigeração por compressão a vapor. Os pontos de 1 a 8 na figura I são mostrados no diagrama esquemático da figura II. Com base nessas informações, julgue os próximos itens.

A eficiência de compressão isentrópica do compressor pode ser calculada pela expressão [h3 - h1]/[h2 - h1].

• C. Certo
• E. Errado
